Принцип работы котлов длительного горения

Добрый день, дорогие друзья! В этой статье я коротко расскажу вам основные принципы работы котлов длительного горения. Здесь я буду говорить о тех отопительных аппаратах, к которым можно не подходить продолжительное время. Итак, перейдем непосредственно к делу и для начала определимся с видами обсуждаемых котлов:

  • Пиролизные котлы.
  • Котлы на дровах.
  • Котлы на угле.
  • Пеллетные котлы.

Начнем рассматривать все виды котлов по порядку.

Принцип работы пиролизного котла

В таком котле используется физическое явление под названием пиролиз — термическое разложение вещества в условиях недостатка кислорода.

Внутри пиролизный котел состоит из двух камер. В первую загружают топливо (чаще всего это сухие дрова, иногда бурый или каменный уголь), а во второй происходит воспламенение и сгорание смеси из пиролизного газа и воздуха. Принцип работы доходчиво поясняет следующая картинка:

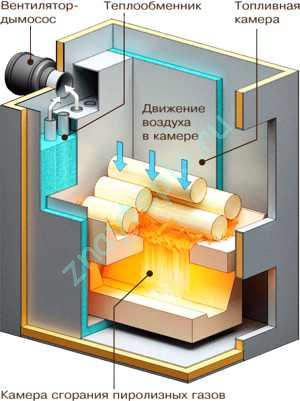

Устройство пиролизного котла
Устройство пиролизного котла

Стрелками на рисунке показано направление движение газов внутри котла. Обеспечивается такое направление при помощи принудительной тяги (вентилятор-дымосос). Камера сгорания пиролизных газов расположена ниже, чем камера с топливом. Это обеспечивает обратный приток тепла к дровам и поддерживает процесс пиролиза.



При всей внешней простоте пиролизный котел — высокотехнологичное и дорогое устройство. Дело тут не только в автоматике, управляющей работой вентилятора, но и в качестве стали элементов камеры сгорания. Она должна выдерживать высокие температуры длительное время. Кроме этого, на уровень КПД в таких котлах зависит от влажности топлива. Например, для дров влажность не должна превышать 25-30%.

Что касаемо длительности горения таких котлов, то она зависит не только от объема топлива, но и от режима горения. В режиме полной мощности котел может работать до 12 часов, а в режиме поддержки до 30 часов.

Существуют также пиролизные котлы, в которых камера дожига газов находится сверху. Принцип их работы можно посмотреть на следующем видео:

Котлы длительного горения на дровах

Что такое котел длительного горения на дровах проще всего объяснить на примере котла фирмы Stropuva. Чтобы было понятно о чем идет речь сразу приведу рисунок:

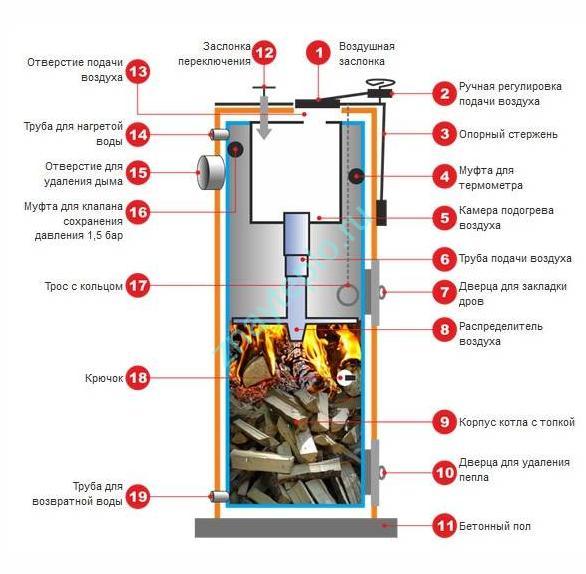

схема котла stropuva
схема котла stropuva

Главной «фишкой» котлов Stropuva является верхнее горение топлива. Обеспечивается оно при помощи оригинального устройства в виде металлического диска, диаметр которого на чуть меньше внутреннего диаметра котла. В центр диска находится труба, по которой воздух попадает к топливу из камеры подогрева вверху котла. По мере сгорания дров диск постепенно опускается ниже до полного прогорания топлива.

На мой взгляд, это очень сложная конструкция с подвижными частями является потенциальным источником проблем. После прогорания топлива этот диск поднимается вручную при помощи цепочки, что тоже весьма опасно. Ведь он тяжелый, а цепочка под действием температуры может стать хрупкой и оборваться.

В конструкции котла предусмотрена специальная биметаллическая воздушная заслонка, перекрывающая поток воздуха при нагреве его поверхности до определенной температуры. Это весьма оригинальный и даже странный способ защиты от перегрева и больше его никто не применяет

Еще одной интересной особенностью Stropuva является цилиндрическая форма котла. По сути он представляет собой бочку с двойными стенками, между которыми циркулирует теплоноситель. Такая конструкция, по мнению производителя, позволяет увеличить площадь поверхности, на которой происходит теплообмен, а значит и увеличивается КПД котла. Тут спорить не буду, есть бойлеры косвенного нагрева, в которых реализована похожая схема «бак в баке» и она показывает хорошие результаты

А самое странное, что есть в конструкции этого котла — у него нет дна. Его нужно устанавливать на бетонное основание и крепить на раствор. Зачем так сделано лично для меня не понятно

Длительность работы котлов Stropuva определяется следующими факторами:

  • Режим работы — чем менее интенсивно горит топливо, тем на большее время его хватит.
  • Вид топлива —  (по словам производителя) на дровах возможно поддерживать горение до 30 часов, а на топливных брикетах до 48 часов, а на угле до 5 суток.

Недостатки Stropuva:

  1. Высокая стоимость — они дороже обычных котлов в 1,5-2 раза.
  2. Сложность конструкции — в котле есть много потенциально проблемных узлов.
  3. Отсутствие дна — тут без комментариев.
  4. Котел невозможно остановить пока он не прогорит полностью — то есть хотите вы того или нет, он будет выделять тепло. И его нужно будет куда-то девать.

Предлагаю вам посмотреть следующее видео. Там все проблемы рассматриваются детально.

Принцип работы пеллетных котлов.

Главной особенностью таких котлов является топливо, на котором они работают. Пеллеты — это гранулы из прессованных опилок, которые хранятся в специальном бункере и подаются в горелку при помощи металлического шнека. Смотрим вниз на картинки:

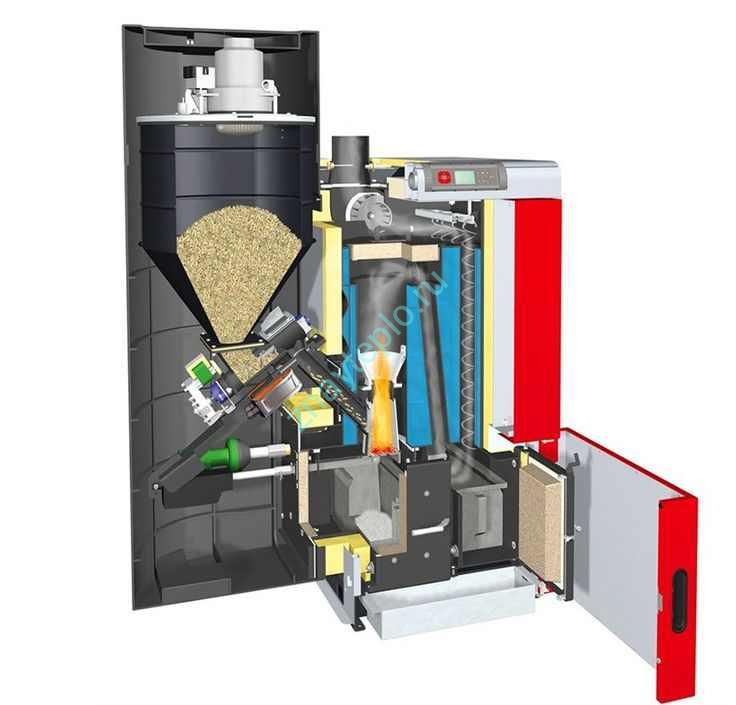

Внутреннее устройство пеллетного котла
Внутреннее устройство пеллетного котла

Из рисунка видно, что сжигание пеллет происходит в малом объеме горелки, а тепло снимается дальше в дымоотводящих трубах. Дым на выходе из пеллетного котла будет иметь температуру не больше 200 градусов Цельсия. Это может стать причиной появления конденсата в дымоходе со всеми вытекающими последствиями.

Горением топлива в пеллетных котлах управляет автоматика, главным элементом которой можно считать вентилятор принудительной подачи воздуха или дымосос (в зависимости от модели). Наличие электроники означает, что вам нужно будет оборудовать котел источником бесперебойного питания. То же самое касается и циркуляционных насосов. В случае остановки циркуляции котел может получить повреждения

Длительность работы котла на одной загрузке здесь зависит от режима работы котла и объема бункера. Обычно, бункер выбирают так, чтобы не подходить к котлу несколько дней. Сами пеллеты тоже могут быть изготовлены из разного сырья и давать разное количество тепла при сжигании. Их главным недостатком для России и СНГ является их экзотичность. Нельзя гарантировать, что их можно будет купить всегда, как каменный уголь или дрова.

Предлагаю вам посмотреть видео, посвященное пеллетным котлам:

Котлы длительного горения на угле.

Давайте рассмотрим два вида котлов, работающих на одной загрузке топлива продолжительное время:

  1. Полуавтоматические котлы — пользователь загружает топливо в котел и производит розжиг. Последующим процессом горения уже управляет автоматика (контроллер с вентилятором).
  2. Автоматические котлы — здесь ко всему описанному выше добавляется подача топлива из бункера. В подразделе о пеллетных котлах как раз описан автоматический котел.

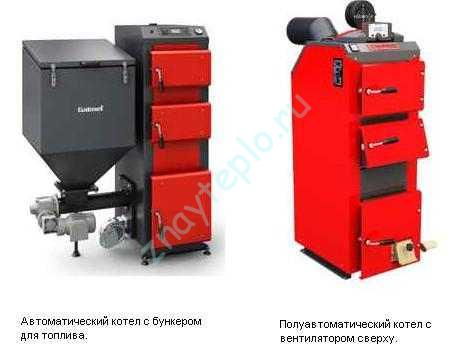

Полуавтоматический и автоматический котел
Полуавтоматический и автоматический котел

Автоматический котел имеет более сложное техническое устройство, чем полуавтоматический. Например, сгорание топлива внутри автоматического котла происходит не в большом объеме топки, а в маленькой ретортной горелке. Топливо к этой горелке подается из бункера при помощи шнека. Чтобы вся эта техника работала без перебоев, необходимо использовать уголь определенной фракции. А в нашей стране это не всегда удобно. Сегодня он есть в наличии, а завтра нет.  Смотрим обзор автоматического котла:



Преимуществом полуавтоматических котлов является их более простое устройство. В общем, если снять с такого котла вентилятор, то он ничем не будет отличаться от обыкновенного. Некоторые модели полуавтоматических котлов можно переоборудовать под энергонезависимые системы отопления. Для этого на него вместо вентилятора устанавливается термостатический регулятор тяги с цепочкой.

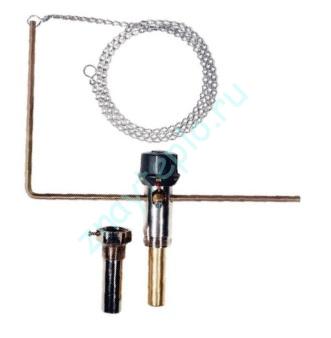

Термостатический регулятор тяги
Термостатический регулятор тяги



Для полной энергонезависимости в система отопления должна быть гравитационной, то есть в ней теплоноситель должен циркулировать без применения насосов. Видео о таком котле смотрите ниже:

Кроме этого, разные модели полуавтоматических котлов работают по схеме с верхним или с нижним горением топлива. Верхнее горение топлива имеет ряд недостатков, которые описаны выше в подразделе о котлах на дровах. Тут все остается тем же самым кроме топлива.

Теперь перейдем к описанию недостатков этих котлов:

  • Большая стоимость — хороший полуавтоматический котел будет стоит как минимум в 1,5 раза больше своего «обычного» собрата. Автоматические котлы дороже в 3-4 раза и их применяют в основном на больших объектах.
  • Техническая сложность — здесь «чемпионами» являются автоматические котлы, в которых есть множество проблемных узлов. Например, шнек бункера часто клинит из-за плохого качества топлива.Обслуживать такие отопительные аппараты может только сервисный инженер. В полуавтоматических котлах проблемы могут возникать из-за поломок вентилятора или контроллера.
  • Большие габариты и вес — например, «полуавтомат» мощностью 25 кВт может весить больше 250 кг. А у автоматических котлов вес может легко преодолевать 500 кг, не считая веса топлива в бункере.

Выводы.

Современные котлы на твердом топливе действительно могут работать долгое время на одной загрузке топлива. Весь вопрос тут в количестве выделяемой энергии. Долго котел может работать только в режиме поддержки. При этом длительное горение можно сделать и на обычном котле, установив контроллер или регулятор тяги. На этом пока все. Жду ваших комментариев и вопросов.
