Ошибки монтажа теплого водяного пола

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления — водяного теплого пола (сокращенно ВТП).

Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия.

При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов.

Рекомендую прочитать статью о том как работает водяной теплый пол.

Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Неправильная подготовка поверхности под укладку теплых полов

Ошибки монтажа теплого водяного пола из сшитого полиэтилена
Ошибки монтажа теплого водяного пола из сшитого полиэтилена

Часто при самостоятельном монтаже ВТП люди забывают о том,  что нужно выравнять основание под пол.

Давайте объясню чем это грозит — если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок.

Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть.

Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора.

Для наглядности предлагаю вам посмотреть следующее видео:

Неправильная укладка демпферной ленты

Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры.

Часто люди  забывают крепить ее к стенам или выбирают неправильную ширину ленты.

Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны.

Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

На видео показана укладка самоклеющейся ленты, поэтому монтажник не использует дюбель-гвозди.

А вот на следующим видео они будут:

Идем дальше!

Неправильная укладка труб теплого пола

Укладка труб ВТП — дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам.

Здесь все начинается с укладки теплоизоляции на черновую стяжку.

В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен.

Фольгированная изоляция
Фольгированная изоляция

Последний применяют там, где нет возможности укладывать толстый утеплитель.

Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет.

Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.

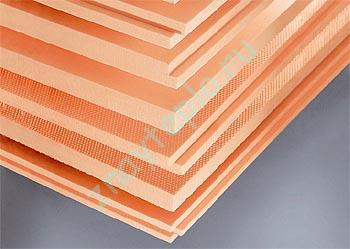

Изоляция из пенополистирола
Изоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП.

Перечислю их в виде списка:

  • Отсутствие предварительного плана — при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
  • Несоблюдение шага укладки — многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
  • Слишком длинные контура теплого — для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой  трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

Предлагаю вам посмотреть вот это видео:

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер.

Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы  раствор своим своим весом не сплющил трубу.

Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

Заливка стяжки теплого пола

Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки.

К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры).

Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена группе автономной циркуляции.

Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см.

Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400.

Конечно, это требование соблюдается далеко не всегда, но знать про него нужно.

Сказать тут больше особо нечего, предлагаю посмотреть как это делается:

Заключение

Водяной теплый пол — сложная инженерная система. Сэкономить здесь можно, но почти наверняка это будет в ущерб качеству либо материалов, либо выполненных работ.

Стоит внимательно подбирать людей для такой работы, желательно чтобы у них было некоторое «портфолио», где вы сможете посмотреть его успехи в этом деле.

Если вам интересно, почитайте статью о том как сантехники обманывают людей.

На материалах тоже нужно экономить осторожно. То, что зальете в бетон должно быть хорошего качества, чтобы вам не пришлось потом все это вскрывать.

На этом мы с вами пока попрощаемся, жду ваших вопросов в комментариях!
