Все о группе безопасности для бойлера и водонагревателя.


Приветствую вас, мои дорогие читатели! В одной из своих статей я описывал принцип работы группы безопасности для котла. Но существуют такие устройства предназначенные для работы с бойлерами косвенного нагрева и накопительными водонагревателями. Этот короткий пост я посвящу описанию принципа их работы. Начнем с того, что разберемся зачем она нужна.

Зачем нужна группа безопасности бойлера?

Группа безопасности бойлера (сокращенно ГББ) устанавливается вместо стандартного клапана безопасности на вход холодной воды. Возникает вопрос: «Зачем менять шило на мыло, если уже есть клапан?». Дело тут в том, что в случае выхода из строя термостата вода внутри водонагревателя или бойлера может закипеть и давление начнет расти очень быстро. Если резко не сбросить его, то произойдет взрыв. ГББ обладает большей пропускной способностью и сможет быстро сбросить излишки воды, предотвратив повреждения емкости.

Кроме этого, ГББ имеет встроенный обратный клапан, а многие модели оборудованы еще и сливными или отсекающими шаровыми кранами. Давайте подробнее рассмотрим конструкцию группы на примере.

Техническое устройство группы безопасности бойлера.

На современном рынке представлено множество производителей арматуры для водоснабжения. Каждый из них пытается привлечь покупателя разными техническими решениями, поэтому единой конструкции ГББ не существует.  Я покажу вам один из возможных вариантов от итальянского производителя Caleffi:устройство группы безопасности бойлера

Расшифровка обозначений на картинке:

  1. Вход холодной воды — резьба диаметром 1/2 или 3/4 дюйма.
  2. Обратный клапан — нужен для того, чтобы горячая вода не подмешивалась с холодной через «заднее крыльцо».
  3. Резьбовое подсоединение к бойлеру.
  4. Запорный шаровой кран — нужен для отсечки.
  5. Соединение для манометра — если вам интересно давление воды на входе, то можно выкрутить заглушку и поставить манометр.
  6. Предохранительный клапан — сбрасывает воду при достижении порогового значения.
  7. Ключ для ручного слива — при его повороте предохранительный клапан открывается и вода из емкости вытекает в канализацию.
  8. Резьба 1 дюйм для соединения с сифоном (изображен на рисунке ниже).
  9. Отверстие для забора воздуха.

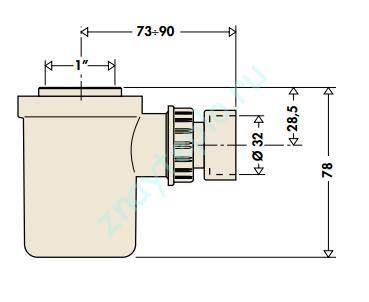

Сифон для группы безопасности бойлера.

Сифон для группы безопасности бойлера.



При установке группы безопасности вместе с сифоном появляется возможность сделать красивый аккуратный слив прямо в канализацию. Выглядит это следующим образом:



Все о группе безопасности для бойлера и водонагревателя.

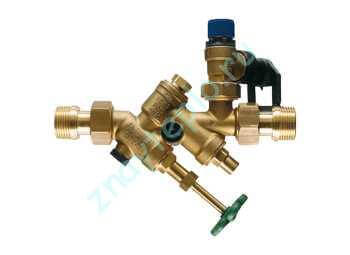

Это один из возможных вариантов конструкции ГББ, причем это далеко не самый дорогой и сложный. Например, немецкая компания Stiebel Eltron выпускает модель под названием ZH 1, предназначенную для емкостей объемом от 200 до 1000 литров. Выглядит она довольно странно, но обладает большим набором нужных функций:

Все о группе безопасности для бойлера и водонагревателя.

Stiebel Eltron ZH 1

В ее составе есть запорный вентиль, обратный и предохранительный клапан со сливным патрубком, а также редуктор понижения давления. Последний нужен для того, чтобы убрать влияние внешнего напора на водонагреватель. Сделана она очень качественно, но цена у нее «космическая». На момент написания она стоила 14000 рублей!!!

Есть и совсем простые модели, которые по сути представляют собой улучшенную версию стандартного предохранительного клапана для водогрейки. Ранее я писал статью о том, почему он подтекает и как с этим бороться.

группа безопасности бойлера Для тех, у кого еще остались вопросы, я выкладываю видео от компании Valtec. Там тоже все доступно объяснено:

Ну а теперь перейдем к вопросу выбора этого узла в магазине!

Как выбрать группу безопасности для бойлера?

Чтобы было удобней воспринимать сделаю рекомендации по выбору в виде списка:

  • Сначала узнайте на какое давление рассчитана емкость вашего бойлера. Иначе вы рискуете устроить себе дома потоп или взрыв.
  • Диаметр резьбы — если у вас обычная накопительная водогрейка, то вам нужна группа с диаметром 1/2 дюйма. На бойлерах косвенного нагрева он будет 3/4.
  • Наличие подключения для слива — многие модели групп сделаны с резьбовым соединением для подключения канализационной гофры или идут с сифоном в комплекте, как показано на рисунке выше.
  • Дополнительные возможности — производители любят радовать покупателей всяческими «плюшками» типа запорных вентилей и манометров.
  • Материал — ГББ должна быть изготовлена из латуни. Других материалов не рассматривайте.
  • Производитель — тут дело ваше. Мне больше нравятся европейские производители, но и среди «китайцев» встречаются качественные экземпляры.

Мораль.

Группа безопасности бойлера — штука дорогая, но нужная. Вообще, на всех вещах нужных для вашей безопасности экономить не нужно. В этом случае трата нескольких тысяч рублей убережет вас от больших неприятностей, где не исключены тяжелые травмы и даже смертельный исход. Исключить такой риск (даже если он мал) необходимо. На этом у меня все, жду вопросов, комментариев и лайков в социальных сетях!
