Сэндвич дымоходы, общие сведения и видео инструкция.


Привет всем! В этом посте я кратко расскажу о сэндвич дымоходах и дам рекомендации по их сборке. На данный момент «сэндвичи» —  это самое популярное и доступное решение для оборудования системы отведения дыма. Свое название они получили из-за трехслойной конструкции — две коаксиальные трубы,  между которыми находится слой утеплителя. Для наглядности смотрите на рисунок ниже.

сэндвич дымоход

Такое строение помогает уменьшить количество конденсата и снижает (но не убирает полностью) риск возникновения пожара, так как температура наружной трубы может достигать 300 градусов по Цельсию. Внутренняя труба может быть стальной, керамической или отсутствовать совсем (смотри ниже о вермикулитовых дымоходах).

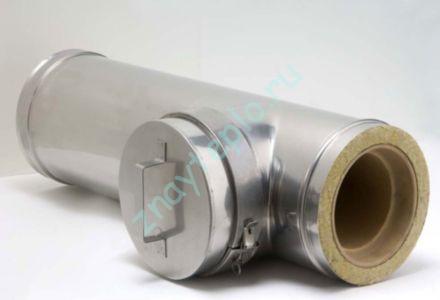

сэндвич-керамика

Тройник с керамической трубой внутри.

Чем утеплены сэндвич дымоходы?

Существует несколько видов используемого утеплителя, отличающихся по цене:

  • Каолиновая вата — самый дорогой вариант. Отличается от прочих высокими теплоизоляционными характеристиками (работает при температурах до 1200° С), устойчивостью к вибрации и малым весом. На российском рынке дымоходов с ней мало, но кто ищет тот всегда найдет. Опознать ее очень легко по ее молочно-белому цвету.
  • Техническая базальтовая вата — один из самых распространенных теплоизоляционных материалов. Используется в «сэндвичах» средней ценовой категории. Имеет меньшую стоимость и устойчивость к высоким температурам, чем предыдущий материал. При перегреве базальтовой ваты происходит ее спекание и усадка, что приводит к скорой замене сегмента. Поэтому, проходя потолок или стену, не переусердствуйте с теплоизоляцией. Поверхность труба должна охлаждаться воздухом.сэндвич с базальтовой ватой
  • Вспученный вермикулит — материал изготавливается из природного минерала путем его нагрева. В результате чего природный вермикулит становится пористым и сильно увеличивается в объеме. Он дешевле двух предыдущих, но при этом склонен к осыпанию. Кроме того, у некоторых моделей вермикулитовых дымоходов отсутствует внутренняя труба (ее еще называют гильзой). Это удешевляет изделие, но приводит к тому, что конденсат будет впитываться в пористый материал и увеличивать вес всей конструкции.  Это значит, что при монтаже по наружной стене необходимо увеличивать количество стеновых опор.вермикулитовый дымоход

Сталь для сэндвич дымоходов.

Для изготовления труб применяют различные сорта стали, подходящие для разных условий эксплуатации:

  • Оцинкованная сталь — самое бюджетное решение с самым коротким сроком службы. Оцинковка может «прогореть» за 2 отопительных сезона и потом ее придется полностью менять.
  • Ферритная нержавеющая сталь AISI 430 или AISI 439 — применима для котлов с «сухим» режимом работы, то есть без конденсата. А для этого отходящие газы должны иметь достаточно высокую температуру.  Это условие хорошо выполняется на банных печах и котлах старой конструкции, где нет длинных теплообменников и дым не успевает сильно остыть. Максимальная температура отходящих газов не должна превышать 600 градусов. Последнее означает, что перегревать их тоже не стоит. Тут нужна золотая середина.
  •  Аустенитная «нержавейка» AISI 304 или AISI 316 — используется для современных твердотопливных и газовых котлов с высоким КПД. При высоком коэффициенте полезного действия, выхлоп будет попадать в дымоход уже остывшим. Это приведет к образованию большого количества конденсата, который является слабой кислотой. Данные сорта стали отлично подходят для работы в таких условиях.
  • Эмалированные дымоходы — на данный момент это экзотика, но данное решение имеет право на жизнь. Эмаль позволяет сделать относительно недорогой дымоход устойчивый к воздействию кислотного конденсата и высокой температуры (до 800° С). Недостатком тут является высокий риск повредить эмаль во время монтажа и перевозки. А каждый такой скол уменьшает срок службы.эмалированный дымоход



Инструкция по монтажу сэндвич дымохода.

Прежде всего, монтаж сэндвич дымохода должен соответствовать требованиям свода правил СП 7.13130.2009 «Отопление, вентиляция, кондиционирование» и правилам пожарной безопасности. В принципе, его можно собрать и самостоятельно, но лучше будет, если вы пригласите человека с опытом проведения таких работ. Поскольку от их качества без преувеличения зависит ваша жизнь и здоровье.

Сначала, в зависимости от того, как расположена ваша котельная (или комната, если вы ставите камин или печь), вам нужно определиться со способом прокладки. Их существует два:

  • Через перекрытия и кровлю (на рисунке слева).
  • По наружной стене (на рисунке справа).



схема прохода дымохода

В первом случае вам будет необходимо установить потолочно-проходные узлы (сокращенно ППУ) для преодоления перекрытий и крышную разделку для закрытия отверстия в кровле. Помните, что вам нужно сделать необходимые отступы от горючих материалов и деревянных стропил. Если про это забыть, то первая же топка котла может закончиться пожаром. Например, бани чаще всего сгорают именно по причине неправильно сделанного прохода через потолок. В результате чего деревянный брус или доски, из которых он сделан начинают тлеть. Учесть все эти нюансы желательно еще на стадии проектирования дома.

виды потолочно проходных узлов

В ППУ без утепления засыпается сыпучий негорючий материал (производители рекомендуют использовать керамзит). Он должен пропускать через себя воздух и тем самым охлаждать поверхность трубы. Иначе произойдет уже упомянутое выше спекание и усадка утеплителя. Кроме этого, монтаж нужно сделать так, чтобы стыки между «сэндвичами» не попадали в перекрытие. Это тоже требование пожарной безопасности.

Для проведения дымохода через кровлю используется или разделка из нержавеющей стали, или мастер-флэш, сделанный из технического силикона. Эти элементы подкладываются под кровлю и крепятся при помощи саморезов.

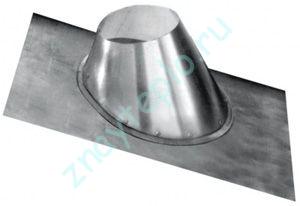

Крышная разделка.

Крышная разделка.

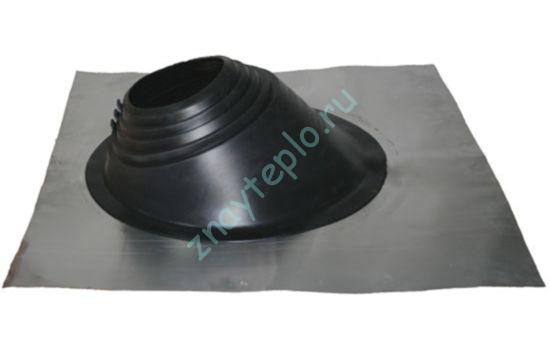

мастер-флеш для дымохода

Мастер-флэш.

Во втором случае сразу от котла делается проход через стену, и далее трубы идут уже снаружи дома. Для прохода стены делается отверстие с соблюдением тех же отступов, что и для перекрытий (можно использовать точно такой же ППУ). С наружной стороны оно закладывается утеплителем и закрывается специальным экраном.

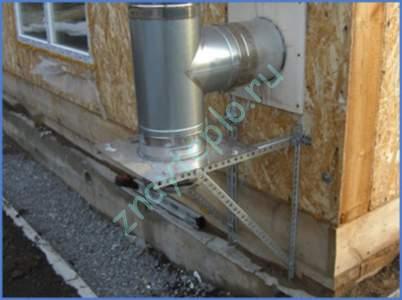

Проход дымохода через стену.

Проход дымохода через стену.

Как видно на рисунке выше, вся конструкция дымохода опирается на одну деталь, которую называют монтажной площадкой. Она крепится к стене при помощи консолей (специальных угловых креплений). Выше через каждые 1,5-2 метра трубы устанавливается стеновой хомут со штангами. Это помогает распределить нагрузку от всей конструкции.

Стеновой хомут со штангами.

В самой нижней точке дымохода устанавливается заглушка с  резьбовым штуцером для отвода конденсата. Большинство людей глушат штуцер обычным шаровым краном 1/2 дюйма. Время от времени его надо будет открывать и сливать жидкость из трубы.конденсатоотвод для дымохода

Ах, да! Я забыл о том с чего надо начинать! Сама сборка дымохода начинается от котла или печи и делается снизу вверх.  В большинстве случаев первым элементом, с которого начинается дымоход является стартовый адаптер или старт-сэндвич. Они отличаются только отсутствием или наличием раструба на одностенной половине.стартовый адаптер



Старт устанавливают на патрубок, а дальше уже идет первый «сэндвич». При этом получается, что первая и все последующие трубы ставятся наружным раструбом вниз (сборка по дыму). Но внутренние трубы при этом развернуты наоборот и собираются раструбами вверх (сборка по конденсату). Такая конструкция позволяет избежать попадания внутрь дождевой воды и не мешает стекать конденсату по каналу вниз.сборка сэндвич дымохода

Стыки между трубами затягиваются при помощи обжимных хомутов соответствующего диаметра.
обжимной хомут для сэндвича

В определенный момент вам придется обходить трубой козырек крыши. Делается эта нехитрая операция при помощи двух полу отводов (угол 45 или 135 градусов), между которыми вставляется короткий «сэндвич». Далее дымоход крепится стеновым хомутом непосредственно к козырьку и идет дальше

обход козырька крыши

После этого необходимо правильно выбрать его высоту над кровлей. Здесь пользуются правилом, изображенным ниже на рисунке:

высота трубы над коньком

Завершается монтаж установкой дефлектора (зонта), желательно чтобы он был с защитой от ветра. Это поможет вам стабилизировать тягу. Внешний их вид изображен ниже.

виды дефлекторов для дымохода





Вот и все! На словах все просто и гладко, а в жизни к сожалению не так. Для тех, кто устал читать ниже я приведу видео инструкцию по монтажу от одного из производителей. Смотрите и учитесь!

Видео инструкция по монтажу сэндвич дымоходов.

Обещаю, что когда-нибудь обязательно открою свой канал на Youtube и буду ссылаться в статьях только на то, что снял сам. Но, а пока приходится выискивать более или менее вменяемые видео у других.

Еще одно видео с прокладкой дымохода через перекрытия и крышу. Тоже советую его вам посмотреть

На этом я с вами попрощаюсь! Жду ваших вопросов и комментариев к статье!
