Какие трубы подходят для отопления.


Приветствую вас на страницах моего сайта! Я уже рассказывал о выборе материала труб для отопления в статье под названием «Отопление частного дома для новичков«. Для целостности изложения придется кое-что повторить, так что не судите строго! В этом посте я подробней расскажу о свойствах различных материалов, которые применяют в отоплении. Вы готовы? Если да, то начинаем!

Полипропиленовые трубы.

Этот материал — без сомнения хит! Из них делают все: отопление (из армированных труб), системы водоснабжения, используют для полива огорода и даже делают теплицы. В общем материал хороший, относительно дешевый и простой в монтаже. Теперь поговорим подробнее об отоплении из полипропилена.
Для отопления используются армированные или как их называют производители «стабильные» трубы. Их несколько видов:

Армированные стекловолокном.

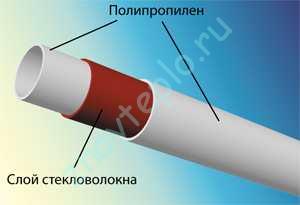

слои в полипропиленовой трубы

Схема слоев у трубы армированной стекловолокном.

Состоят из трех слоёв — внутренний и внешний слой делается из полипропилена PPRC 80 или PPRC 100, а средний слой сделан из стекловолокна. Стекловолокно мало удлиняется при увеличении температуры, что и позволяет использовать  такие трубопроводы для отопления. Если коэффициент линейного удлинения у обычной трубы равен α = 0.15, то у армированной трубы он будет равен 0,03. Номинальное давление такой трубы (PN) равняется 25 атмосфер. Это значит, что при температуре воды 20°С и давлении 25 атмосфер она должна без проблем прослужить 50 лет.

Армированные алюминием снаружи или внутри.

Так же состоят из трех слоев, только вместо стекловолокна используется алюминиевая лента. По заявлениям производителей такая труба по параметрам идентична трубе со стекловолокном, но жизнь и практика показывают, что алюминиевая фольга гораздо лучше «держит» линейное удлинение. При монтаже труб с внутренней армировкой рекомендуется использовать торцеватель (или его еще называют зачисткой для среднего слоя). Если этого не делать, то есть риск расслоения труб в местах пайки, что вызовет течь.  Этой проблемы нет у трубы с наружной армировкой, или как её называют монтажники «под зачистку». Наружный слой такой трубы необходимо зачищать перед пайкой при помощи зачистки. По моему мнению, это самый лучший вариант для отопления.





Какие трубы подходят для отопления.

Полипропиленовые трубы с наружной армировкой





труба армированная алюминием внутри

Труба с внутренней армировкой алюминием



Что будет, если использовать для отопления трубы без армировки?

Нельзя использовать обычные полипропиленовые трубы для прокладки отопления. Без армировки, полипропилен начнет вылетать из опор и хомутов трубы начнут провисать. А срок службы такой системы сократится до двух-трех отопительных сезонов. После чего начнут происходить неприятности.

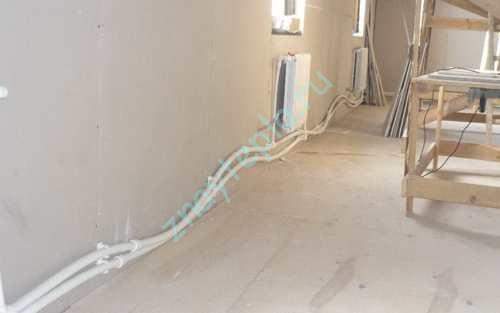

простая труба для отопления

Провисание неармированной трубы

Если материалы для вас будет покупать монтажник, то необходимо внимательно следить за тем, чтобы то, что он купил по чекам соответствовало тому, что он поставит на вашу систему. В нашей стране полно недобросовестных людей, которые таким образом могут заработать на вас лишнюю копейку. При этом своя репутация их не беспокоит. Ну ладно, не будем отвлекаться и перейдем к следующему разделу.

Сшитый полиэтилен.

Этот материал тоже довольно демократичный по ценам и чаще всего применяется при прокладке водяных теплых полов в частных домах и коттеджах. Продается он бухтами по 100, 200, 300 и даже 600 метров. Для теплых полов применяется труба с антидиффузионным слоем — этот слой препятствует проникновению кислорода из внешней среды в теплоноситель. Без этого слоя теплоноситель (вода в отоплении) будет насыщаться кислородом, а это вызовет ускоренную коррозию металлических деталей системы, особенно стальных и чугунных теплообменников котлов. Труба без антидиффузионного слоя пригодна для прокладки водопровода.

Сшитый полиэтилен обладает следующими свойствами:

  • Долгий срок службы  —  более 50 лет.
  • Стойкость к коррозии.
  • Возможность использовать прессовые фитинги для металлопластиковой трубы.
  • Высокая гибкость — позволяет укладывать трубу оптимально и помогает экономить на фитингах.  Есть возможность сохранять изгиб при нагреве трубы до 140°С
  • Маленький минимальный радиус загиба — равен пяти диаметрам трубы.

Для водяных теплых полов используется труба с толщиной стенки 2 мм. Использовать ее для радиаторного отопления не рекомендуется. Поскольку срок ее «жизни» в этом случае может отказаться еще короче, чем у неармированного полипропилена. В таком случае нужно использовать трубы с большей толщиной стенки — 2,2 и 2,6 мм. Они более устойчивы к повышенной температуре и давлению. Чтобы понять как это выглядит в жизни, посмотрите следующее видео:

Если вы собираетесь заниматься монтажом сшитого полиэтилена, то я рекомендую вам прочитать статью, посвященную аксиальным фитингам. Будет о чем подумать.

Металлопластиковые трубопроводы.

строение металлопластиковой трубы

Далее для краткости вместо «металлопластиковые трубы» будем писать МПТ. МПТ многослойные имеют как минимум 3 слоя:

  • Внутренний слой — PEX или PERT полиэтилен, который непосредственно контактирует с водой
  • Металлический слой (чаще всего алюминиевая фольга) — уменьшает коэффициент теплового расширения и ставит барьер для кислорода
  • Наружный слой или слои — предназначены для защиты от механических повреждений.

Как уже мною говорилось,  для отопления подходит МПТ диаметром 26 и 32 мм, ну в крайнем случае 20 мм на коротких участках. МПТ диаметром 16 мм желательно использовать только на коротких контурах и для байпасов на радиаторах. Это связано с большим гидравлическим сопротивлением такой трубы.

Дальние радиаторы в системах из трубы 16 мм скорее всего будут холодными, кроме того будет заужение прохода на выходе из котла, которое тоже отоплению на пользу не идет. Так что не экономьте на этом деле, в итоге выйдет дороже. Читайте статью о монтаже металлопластика здесь

Также надо помнить, что если вы делаете отопление при помощи МПТ, то необходимо использовать только прессовые фитинги!! Цанговые фитинги будут течь и вам придется все время их подтягивать гаечным ключом.

Минимальный радиус загиба МПТ равен пяти её диаметрам. Загибы делаются при помощи специальных трубогибов или с помощью пружин, которые или надевают на трубу или вставляют внутрь. Пружины гораздо дешевле, чем трубогибы, но работать ими не так удобно. Поэтому если вам придется делать много загибов или вы собираетесь работать монтажником, то советую вам приобрести трубогиб и конечно пресс для фитингов. Стоит инструмент дорого, поэтому сейчас много контор, которые предлагают прокат инструмента. Это лучшее решение, если вы хотите делать все своими руками. Производители МПТ говорят, что их продукцию можно заделывать внутрь стен в бетон и штукатурку без дополнительной защиты, но все же лучше перестраховаться и одеть на трубу гофру, тем более, что она дешевая.

Медные трубы.

У меди много преимуществ по сравнению со всеми вышеперечисленными видами труб. Например такие:

  • Высокая прочность и коррозионная стойкость.
  • Простой монтаж при помощи пайки — нет необходимости использовать сварку.
  • Самая тонкая стенка — без потери прочности.
  • рабочая температура до 250°С.
  • Маленькое линейное удлинение.
  • Большой срок службы — медь простоит весь срок эксплуатации вашего дома

Во всех этих параметрах медь превосходит полипропилен металлопластик и сшитый полиэтилен, но цены на медную трубу могут кусаться. Особенно если это трубы больших диаметров. Есть еще нюансы, которые необходимо знать при монтаже отопления из медных труб. Это прежде всего взаимодействие меди с другими металлами. Медь может вызывать коррозию таких металлов как: железо, цинк и алюминий. Нужно избегать непосредственного соприкосновения этих металлов. Их обычно разделяют через диэлектрические муфты ( муфты из материалов не проводящих электричество) или через латунные краны. Но даже при наличии таких вещей в системе, производители не рекомендуют в одной системе использовать медные трубы и алюминиевые радиаторы. Сочетание стали и меди в одной системе возможно только при низком содержании кислорода в теплоносителе, то есть система отопления должна быть закрытой.

Кроме фитингов для пайки есть прессовые фитинги. Они рассчитаны на более низкое давление и менее распространены.

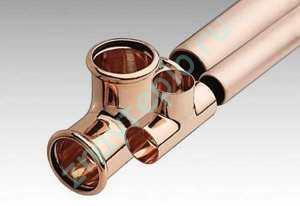

Медные фитинги под пресс и пайку.

Медные фитинги под пресс и пайку.

Пайка медной трубы бывает двух видов:

  • Мягкая пайка — происходит при температуре ниже 445°С припоем, температура плавления которого ниже температуры плавления меди (плавление припоя происходит при температуре 200 градусов). Перед пайкой необходимо зачистить поверхности до блеска и нанести тонкий слой флюса для мягкой пайки.
  • Твердая пайка — происходит при температурах выше 450°С (пайка происходит при температуре 700 и более градусов). При спайке двух медных фитингов здесь можно не использовать флюс. Если происходит пайка стыка медь-бронза или медь-латунь, то необходимо использовать специальный флюс для твердой пайки.

Пайка медной трубы, в двух словах, делается так (подробнее об этом читай здесь):

  1. Проверяем трубу и фитинги — они не должны быть поврежденными.
  2. Зачищаем поверхности до блеска специальными щетками и губками.
  3. Наносим флюс на поверхности (как описано выше, при твердой пайке двух медных частей флюс можно не  использовать).
  4. Вводим трубу в раструб до упора.
  5. Равномерно разогреваем место пайки до температуры выше чем нужно для плавления припоя.
  6. Подносим к зазору припой (он должен начать плавиться от соприкосновения с горячей трубой, горелкой его греть нельзя!!!). Припой должен заполнить весь зазор между трубой и фитингом.
  7. Охлаждаем место пайки и удаляем лишний флюс, который может повредить трубу.

В принципе, ничего сложного в пайке меди нет, но определенный опыт получить нужно. Для пайки понадобится хорошая горелка, это, пожалуй, самое дорогое из необходимого инструмента.

Заключение.

Надеюсь, что этот пост помог вам в выборе труб для отопления в вашем доме. Вы можете выбрать любой из описанных выше вариантов. Это только ваш выбор. Каждый из материалов имеет свои плюсы и минусы. Своих предпочтений навязывать не стану, если интересно спрашивайте в комментариях и лайкайте в социальных сетях.
