Монтаж металлопластиковых трубопроводов.


Доброго всем времени суток! Этот пост посвящен очень популярному в широких массах материалу — металлопластику. Популярность его объясняется простотой и быстротой монтажа. С помощью металлопластиковых труб можно осуществлять монтаж:

  • Отопления — металлопластиковая труба может работать при температурах до 95º С.
  • Водопровода — отлично подходит для скрытой прокладки внутри стен.
  • Теплых полов — наличие среднего слоя из алюминия препятствует проникновению кислорода через стенки трубы и продлевает срок эксплуатации теплообменников из стали и чугуна.

Внутреннее строение металлопластиковой трубы изображено на рисунке ниже.

пекс

  1. Слой алюминиевой фольги.
  2. Внутренний слой сшитого полиэтилена PEX.
  3. Наружный слой сшитого полиэтилена PEX.
  4. и 5. — Адгезионные слои.

Технические характеристики металлопластиковой трубы.

Для справки приведу здесь основные технические характеристики металлопластиковой трубы:

Наименование трубы 16×2.0 20×2.0 26×3.0 32×3.0 40×3.5
Внешний диаметр, мм. 16 20 26 32 40
Внутренний диаметр, мм. 12 16 20 26 33
Макс. рабочая температура, °С 95 95 95 95 95
Максимальное кратковременное давление (при 95°С), бар 15 15 15 15 15
Максимальное рабочее давление, бар 10 10 10 10 10

Минимальный радиус загиба у такой трубы равен 5 наружным диаметрам, но при помощи трубогибов этот радиус можно довести до 3,5 наружных диаметров. Трубы небольших диаметров удобно гнуть при помощи специальных пружин.

Монтаж металлопластиковой трубы на компрессионные фитинги.



Самый простой способ собрать трубопровод из металлпластика — это компрессионные (или как их еще называют цанговые) фитинги. Для того, чтобы понимать устройство цангового фитинга посмотрите на следующую картинку:

тройнимет1

  1. Штуцер.
  2. Обжимное кольцо.
  3. Накидная гайка.

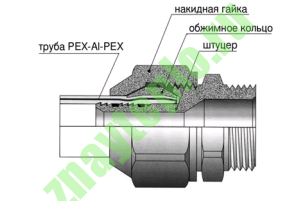

компрес2

Разрез компрессионного соединения.

Применимы такие фитинги для холодного и горячего водоснабжения. Для отопления их лучше не применять, так как они скорее всего потекут после пары отопительных сезонов. Кроме того, цанговые фитинги не рекомендовано замуровывать в стены. Для монтажа не нужно специального инструмента, достаточно будет пары разводных ключей, резака для пластиковых труб и калибратора. Порядок монтажа изображен ниже на рисунке:

компрес1

Вставлять штуцер в трубу нужно аккуратно, чтобы не повредить уплотнительные резиновые кольца. Если вы порвали такое кольцо, то придется купить новое. Без него герметичного соединения не получится.

Монтаж металлопластиковой трубы на прессовые фитинги.

Этот способ монтажа требует применения специального инструмента — ручного или электрического пресса. Трубопроводы собранные таким методом могут прятаться внутри стен и использоваться для сетей отопления. Чтобы понять устройство прессового фитинга посмотрите на рисунок ниже:

пресфит

  1. Пресс гильза.
  2. Пластиковое кольцо.
  3. Латунный штуцер с резьбой.



Последовательность действий при монтаже металлопластиковых труб на прессовые фитинги будет следующей:

преструба

Перед прессованием необходимо убедиться, что труба вставлена в фитинг до упора. Обычно, пластиковое кольцо делается полупрозрачным и через него можно увидеть край трубы, либо у основания гильзы будут отверстия, через которые тоже видно край трубы.

Рекомендую следующее видео для того, чтобы стало понятно как нужно прессовать фитинги:

Резюме.

Металлопластик — хороший, но достаточно дорогой материал. Применять его удобней всего при коллекторной разводке труб, где удобно иметь длинные цельные участки без соединений. Кроме того, металлопластиковая труба широко применяется для прокладки водяных теплых полов. Отопление из такого материала дольше всего прослужит в частных домах. Это связано с более щадящими условиями по температуре и давлению. На этом все, жду ваших вопросов и комментариев, не забывайте делиться статьей через социальные сети.
