Выбор труб и монтаж водопровода из ПНД.


Для дачников и владельцев частных домов с приусадебными участками встает вопрос «Как провести воду на участок?». Вариантов ответа на этот вопрос много, но в этой статье мы обсудим самый дешевый и популярный — ПНД трубы! Для начала разберемся, что из себя представляет этот вид трубопроводов и для чего он предназначен.

Что такое ПНД?

Аббревиатура ПНД расшифровывается как «полиэтилен низкого давления». Эти слова не означают, что такой тип трубы рассчитан на маленькое давление воды. Они просто рассказывают условия, при которых был получен данный материал. ПНД получают при давлении 0,1-2 МПа, которое, с точки зрения технологии, является низким.

Сами по себе трубопроводы рассчитаны на номинальное давление от 4 до 20 атмосфер (об этом можно прочитать на маркировке труб и фитингов). Для соединения труб используются различные виды фитингов:

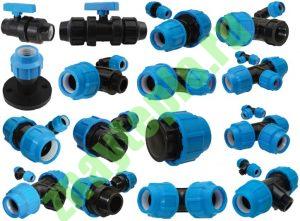

  • Компресионные (с цанговым соединением) — применяются для труб диаметром не более 110 мм.
  • Терморезисторные — надеваются на трубу после чего подключаются к блоку питания, а затем происходит их сварка с трубой.



пнд5

Терморезисторные фитинги для ПНД

Трубы больших диаметров соединяются при помощи сварки в стык. Для этого используется специальный сварочный станок.

Выбор труб и монтаж водопровода из ПНД.

Пайка труб больших диаметров встык.

Как выбрать диаметр ПНД труб?

Выбор диаметра труб делается из соображений необходимого расхода воды в единицу времени. То есть, если вам необходимо полить несколько грядок в теплице, то пойдет труба маленького диаметра, а если нужно наполнять бассейн или управлять работой фонтана, то необходимо больший диаметр трубы. Ниже приведем таблицу, сопоставляющую диаметр ПНД труб и расход воды:

Расход  куб.м/час  диаметр  мм.
до 1,2 20
от 1,2 до 1,8 25
от 1,8 до 3,5 32
от 3,5 до 5 40
от 5 до 10 50



Для бытовых целей диаметр трубопровода в 50 мм я считаю верхней планкой. Больший расход, чем 10 кубометров в час в частном доме сделать очень сложно, поэтому мы не обсуждаем здесь расход через трубы диаметром больше 50 мм.

Выбор труб и монтаж водопровода из ПНД.

Из этой таблицы делаем следующие выводы:

  • Если вам нужно провести в огород летний водопровод для полива, то для этого достаточно диаметра 25 мм.
  • Если вам необходимо сделать постоянный водопровод для дома с питанием из скважины или от общей городской сети, то диаметр должен быть не менее 32 мм, а для заполнения бассейнов и работы фонтанов нужно брать трубу диаметром 40 или 50 мм.

Монтаж ПНД на компрессионные (цанговые) фитинги.

Выбор труб и монтаж водопровода из ПНД.

Компрессионные фитинги для ПНД

Мы подошли к самому интересному моменту — монтажу трубопроводов. Монтаж начинается с того, что вам необходимо распрямить трубу и разрезать ее на части определенной длины. Казалось бы, все просто, но первое же «столкновение» с ПНД заставляет вас изрядно вспотеть. Чтобы этого избежать, рекомендую не осуществлять монтажные работы при холодной погоде и подогревать трубу строительным феном. Нужно именно подогреть трубу, а не расплавить. Укладывать трубу удобно в неглубокие траншеи (1-2 лопаты глубиной).

пнд3

Укладка трубы в траншею

После укладки осуществляется установка цанговых фитингов. Как это делать правильно будет показано ниже. Цанговые фитинги маленьких диаметров можно закручивать руками без применения специального инструмента. Для больших размеров (40 мм и выше) уже необходимо использовать специальный ключ.

Для  того, чтобы было понятно как собирать трубопроводы, посмотрите следующее видео:

В этом видео мне нравится гратосниматель, которым мужчина снимает фаску с трубы. Этот инструмент сильно упрощает сборку. Кроме него еще можно использовать технический вазелин для смазки торцов трубы. Из своего опыта могу сказать, что можно вместо гратоснимателя использовать обычный нож, но это займет больше времени.

Пайка ПНД труб с помощью полипропиленовых фитингов.

Честно скажу, что я против такого способа. Сейчас объясню почему:

  • У полипропилена и полиэтилена разная температура плавления. ПНД плавится при температуре чуть более 100 градусов Цельсия , а полипропилен плавится при 260 градусах. Сварка получится некачественная.
  • Даже если получится сделать такое соединение, то все равно не понятно на какое давление оно рассчитано и сколько времени сможет его держать.


Поэтому советую не тратить время и деньги зря на подобные эксперименты.

Резюме.

ПНД трубы являются самым дешевым и быстрым способом сделать водопровод на приусадебном участке. Кроме этого, с их помощью можно прокладывать серьезные магистрали для больших коттеджей и целых жилых микрорайонов. Монтаж таких труб имеет свои особенности, к которым необходимо привыкнуть. Паять такие трубы можно встык или при помощи специальных терморезисторных муфт. Применять для пайки полипропиленовые фитинги я не рекомендую по описанным выше причинам. На этом все, вопросы пишите в комментариях.
