Как устроен накопительный водонагреватель

Виды водонагревателей.

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель! В качестве дополнительного  материала приведу ссылку из википедии по этой теме. Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные. Принцип их работы следует из их названия – один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип), а второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип). Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Проточный водонагреватель Атмор
Так выглядит проточный водонагреватель



Как устроен накопительный водонагреватель
Примерно так выглядит накопительный водонагреватель



Подбор накопительного водонагревателя для вашей квартиры.


Выбор водогрейки начинается с объема емкости! Эта емкость выбирается исходя из количества проживающих в квартире или в частном доме людей, которым утром надо будет по очереди принять душ. Если же нагреватель используется для кухонных нужд, то там будет достаточно 15 – 30 литров. Для ванной комнаты принцип выбора объема следующий:

  • Для двоих человек будет необходим бак 50 литров
  • Для троих оптимальным выбором является 80 литров
  • для 4 и более человек необходим водонагреватель от 100 и более литров

Какая мощность у водогрейки??

Мощность большинства бытовых приборов лежит в пределах от 1,5 до 2,5 кВт. Водонагреватели с такой мощностью можно включать в розетку без прокладки отдельной линии от щитка и без установки отдельного автомата. На многих моделях производители устанавливают шнуры электропитания с установленным УЗО (устройство защитного отключения). УЗО защищает потребителя от удара током из-за  пробоя на корпус. По законам физики, чем больше мощность нагревательных элементов (чаще всего ТЭНов), тем быстрее будет нагрета вода в баке. То есть если вам необходимо часто пользоваться горячей водой, то следует выбирать мощность 2-2,5 кВт, в другом случае вполне хватит 1,5 кВт.

Электробезопасность для водонагревателя.

Накопительный водонагреватель это прибор, который может ударить человека током. Поэтому при его установке важно соблюдать следующие простые правила:

  • Электрическая розетка, используемая для подключения водонагревателя, должна быть с крышкой. Корпус розетки должен быть герметичным.
  • Накопительный водонагреватель должен подключаться через УЗО!!! Для многих бюджетных моделей водонагревателей, УЗО в комплекте не идет и его нужно приобретать отдельно.
  • Если нет УЗО, но есть контур заземления, то можно заземлить водонагреватель. Контур заземления – дорогое удовольствие. В многоэтажных домах его чаще всего нет, а заземлять водонагреватель через трубы отопления, водопровода или (не дай Бог!) газоснабжения категорически нельзя! Это может вызвать преждевременный выход из строя металлических труб в результате коррозии.

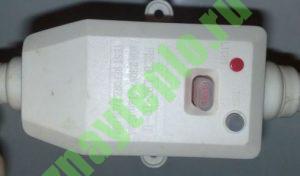

УЗО водонагревателя
Внешний вид устройства защитного отключения


Теперь расскажу немного про то, что такое УЗО (расшифровывается как устройство защитного отключения). УЗО – устройство, которое отключает питание прибора в случае, если значение  дифференциального тока превышает определенный предел (чаще всего 30 или 35 мА). Если говорить проще, то внутри УЗО есть две катушки – по одной ток втекает в прибор, а по другой вытекает из прибора. Если нет утечки, то эти токи практически равны друг другу, а в случае утечки появляется разность, которая заставляет УЗО отключить питание.Устройство защитного отключения будет срабатывать одинаково вне зависимости от того, есть ли “земля” в розетке, которой подключена водогрейка.

Вертикальные, горизонтальные и “универсальные” баки.

Для нужд потребителей производители водонагревателей делают разные варианты установки. Наиболее популярны “вертикальные” баки (см. рисунок ниже).

 накопительные водонагреватели
Горизонтальные и вертикальные водогрейки

В вертикальных баках, из-за меньшей площади соприкосновения горячей и холодной воды внутри бака, количество горячей воды будет больше, чем в горизонтальных баках. Это значит, что при всех прочих равных (объеме и мощности) вертикальный вариант даст большее количество горячей воды. Есть так же хитрые агрегаты, которые можно устанавливать как вертикально, так и горизонтально ( у компании Ariston это модели под названием Velis).

Плоские или круглые водонагреватели…? Вот в чем вопрос!

По форме водонагреватель может быть плоским или круглым (цилиндрическим если говорить правильно). Они устроены немного по-разному, но суть одна и та же! Чаще всего выбор формы определяется предпочтением покупателя, либо габаритами того или иного бака. По цене плоские водогрейки ощутимо дороже, чем круглые. Это связано с тем, что внутри плоского прибора находится две водосодержащие емкости, а не одна, как у его круглого собрата. К тому же, почти во всех плоских аппаратах, внутренний бак сделан из нержавеющей стали, а среди цилиндрических водогреек большая часть имеет емкость, которая покрыта изнутри эмалью. Скажу сразу – нержавейка живет дольше, чем эмаль. Например у компании Термекс гарантия на нержавейку 7 лет, а на эмаль 3 года. Советую выбирать именно нержавеющий бак.

Внутреннее устройство водонагревателей.

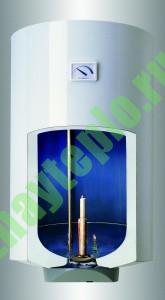

В качестве ликбеза, все-таки посмотрим как изнутри устроен бытовой водонагреватель. Смотрите на рисунок ниже. На нем изображено внутреннее устройство круглого нагревателя воды.

Как устроен накопительный водонагреватель
Внутреннее устройство круглого бака


Сильно вдаваться в подробности не будем. Заострим внимание на главном:

  •  Внутри бака расположен нагревательный элемент (обычный или “сухой” ТЭН).
  • Вторым по важности после ТЭНа будет стоять термостат – он включает и выключает нагрев в зависимости от температуры воды. Термостатов может быть два: основной и аварийный на случай поломки основного.
  • К ТЭНу крепится магниевый анод – он нужен для торможения коррозии внутреннего бака.
  • Ёмкость, содержащая воду снаружи покрыта полиуретановой пеной для теплоизоляции. Это помогает экономить электроэнергию плюс наружная поверхность будет холодной и об нее никто не обожжется.
  • Так же на фото видно две трубки (одна длинная другая короткая). По длинной трубке из верхней части бака забирается горячая вода, а по короткой трубке подается холодная вода из водопровода.

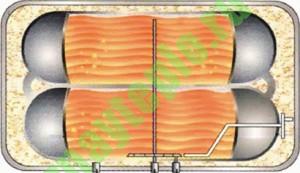

А теперь рассмотрим внутренности плоского нагревателя на следующем рисунке (смотрите ниже)

Как устроен накопительный водонагреватель
внутреннее строение плоского водонагревателя

Тут изменилось только строение самой емкости – она состоит из двух больших сообщающихся баллонов, а все остальное устроено также.















Если вы собираетесь самостоятельно устанавливать данный бытовой, то попрошу внимательно прочитать следующую часть статьи!

Схема подключения.

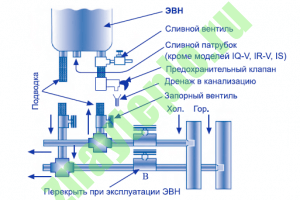

Если вы хотите, чтобы ваш водонагреватель радовал вас горячей водой долгие годы, его необходимо правильно подключить к водопроводу в вашей квартире или частном доме. Ниже будет приведена стандартная схема подключения, которая прописана в руководствах по эксплуатации. Смотрим  на следующий рисунок:

схема подключения водонагревателя
схема подключения накопительного водонагревателя

У себя дома я установил водонагреватель пользуясь этой схемой, чего и вам советую. Эта схема приведена в паспорте на водонагреватели фирмы Термекс, а этот ведущий производитель глупостей не посоветует.

Главное не забудьте установить защитный клапан (он идет в комплекте) на вход холодной воды. Этот клапан защитит емкость от разрушения излишним давлением. Внутренняя емкость может быть рассчитана на 6, 7 или 8,5 атмосфер в зависимости от производителя. Информацию об этом параметре можно найти в паспорте изделия.

Кроме того, на схеме показана установка сливного вентиля. Этот вентиль понадобится если нужно будет слить воду из бака для его ремонта или обслуживания. Остальные вентиля нужны для включения или выключения нагревателя из системы водоснабжения.

Для монтажа можно использовать полипропиленовые или металлопластиковые трубы и фитинги.  Как их использовать поговорим в другой раз!

На этом закончим сегодняшний пост. До новых встреч!
