Саморегулирующийся греющий кабель для обогрева труб.

Добрый день, сегодня мы поговорим о греющих кабелях. А именно об их применении, правилах монтажа на трубопроводы и подключении к сети электроснабжения. Итак, чтобы не путаться в терминах, сразу дадим определение.

Что такое греющий кабель?

Саморегулирующийся греющий кабель (сокращенно СГК) – специальный кабель, имеющий в своем составе саморегулирующийся полупроводниковый слой. Этот слой меняет проводимость в зависимости от температуры окружающей среды, а это соответственно приводит к изменению температуры греющей части СГК. Кроме полупроводникового слоя, в составе имеется еще несколько слоев:

  • Медный провод.
  • Внутренняя пластиковая оболочка.
  • Экранирующий слой в виде сетки.
  • Наружная защитная оболочка из пластика.

Для лучшего понимания внутреннего строения посмотрите на следующий рисунок:

Саморегулирующийся греющий кабель для обогрева труб

Для чего нужен греющий кабель?


СГК применяется для обогрева трубопроводов водопровода и канализации. Также его можно применять для защиты от образования сосулек на кровлях зданий. Задача обогрева труб актуальна в случае, если:

  • Существует угроза замерзания жидкости внутри труб.
  • Необходима поддержка постоянной температуры.

    Установка кабеля вдоль трубы
    Установка вдоль трубы

Методы установки греющего кабеля.

Возможны несколько способов установки. Давайте обсудим их ниже:

Установка вдоль трубопровода.

Установка вдоль трубопровода делается следующим образом. Смотрим на рисунок:

  1. Сам СГК крепится к трубе при помощи алюминиевой клейкой ленты или полиэтиленовых хомутов.
  2. Сверху на трубу с закрепленным кабелем одевается трубная теплоизоляция.

СГК лучше крепить с нижней стороны. Это связано с тем, что перенос тепла в жидкости, которая находится в трубе происходит снизу вверх. Если установить кабель сверху, то есть риск замерзания жидкости в нижней части сечения.

При установке для обогрева двух секций используется метод установки на 4 и 8 часов. Смотрим на следующий рисунок:

установка двух секций в положении 4-8
установка двух секций в положении 4-8

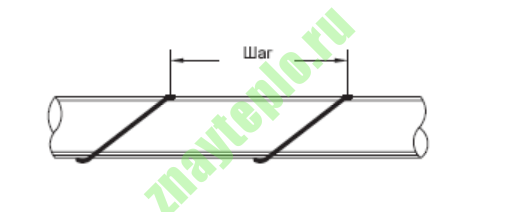

Кроме этого, возможно наматывать СГК по спирали. При этом необходимо увеличить длину. Также желательно выдерживать постоянный шаг между витками СГК. Смотрим на следующий рисунок:

намотка на трубу по спирали с постоянным шагом
намотка на трубу по спирали с постоянным шагом

При любом способе наружной установки, необходимо закрывать СГК сверху трубной теплоизоляцией. Теперь рассмотрим принципиально другой метод установки.

Установка внутрь трубы.

Такой метод установки используется в случае большого диаметра обогреваемого трубопровода (начиная от 40 мм). Для труб малого диаметра этот способ не подходит из-за того, что греющая секция перекроет большую часть внутреннего сечения трубопровода.

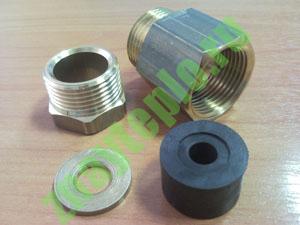

Кабель вводится внутрь трубопровода через специальный фитинг, который называется сальниковый ввод. Его внешний вид изображен ниже:

Сальниковый ввод
Сальниковый ввод

Такой метод установки позволяет обогревать закопанные под землей участки и экономит количество погонных метров греющей секции, а это может сэкономить для вас приличные деньги при стоимости метра кабеля 600 – 800 рублей.

Саморегулирующийся греющий кабель для обогрева труб
греющая секция внутри

Подключение к электросети.


Подключение к сети бытовых греющих кабелей (имеются ввиду кабеля малой мощности) производится либо с помощью обычной вилки, либо при помощи распределительной коробки. Никаких терморегуляторов для работы саморегулирующегося кабеля не требуется. Схема подключения жил кабеля обязательно указана в инструкции, которая идет вместе с изделием. Эту инструкцию обязательно нужно изучить.

На этом все. Жду ваших ваших вопросов в комментариях. Буду благодарен, если поделитесь статьей через социальные сети!
