Как работает повысительный насос? Насос для рециркуляции горячей воды.

Зачем нужен повысительный насос?

Повысительный насос применяют при недостаточном давлении в водопроводе. Сейчас большинство повысительных насосов работают при наличии разбора воды, то есть насос будет работать пока вы не перекроете воду на смесителе. Это делается при помощи встроенного в насос реле протока. С помощью таких насосов можно перекачивать маловязкие, неагрессивные жидкости без включения твердых частиц и примесей машинного масла.

Технические характеристики:

  • Напор 2 метра.
  • Температура окружающей среды от 2°С до 40°С.
  • Температура перекачиваемой жидкости от 2°С до 60°С.
  • Максимальное давление в системе 6 бар.

Монтаж повысительного насоса.

Повысительный насос устанавливается с помощью накидных гаек непосредственно на трубу, по которой осуществляется подача холодной воды. Стандартным размером подсоединения является 0,5 дюйма. После установки насоса, необходимо удалить из него воздух. Как это сделать подробно и с картинками описано в инструкции, которую настоятельно советую прочитать перед тем как делать монтаж. Пример правильного неправильного монтажа рассмотрим на рисунке:

Как работает повысительный насос? Насос для рециркуляции горячей воды.

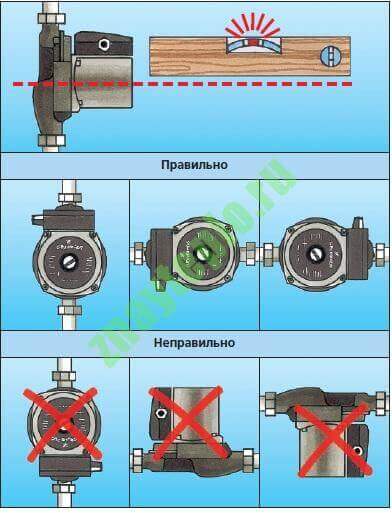

Пример монтажа насоса UPA15-90
Правильная установка повысительного насоса
Правильная установка повысительного насоса





Так же необходимо помнить, что вал насоса должен располагаться в горизонтальной плоскости. Если этого не сделать, то подшипники не будут смазываться и быстро выйдут из строя! Смотрим на еще один рисунок и делаем выводы.

Техническое обслуживание.

В домашних условиях ограничивается прочисткой реле протока. Если нет желания этим заниматься, то можно установить перед насосом сетчатый фильтр, который будет задерживать шлам.Более сложный ремонт должен осуществляться в авторизованном сервисном центре.

Зачем нужен насос для рециркуляции горячей воды?

Он помогает экономить воду (вам не нужно выливать воду в канализацию, в ожидании пока пойдет горячая вода). Насос рециркуляции устанавливают на обратном трубопроводе бойлера косвенного нагрева. Очевидно, что контур горячей воды должен быть замкнутым. Иначе вода в нем циркулировать не сможет и насос для рециркуляции окажется бесполезным.

Технические характеристики:

  • Напор 1,2 метра.
  • Температура перекачиваемой жидкости от 2°С до 95°С (рекомендовано поддерживать температуру ниже 65°С).
  • Температура окружающей среды от 2°С до 40°С.
  • Максимальное давление в системе 10 бар.

Управляется работа насосов с помощью различных способов:

  • С помощью встроенного термостата — поддерживается постоянная температура горячей воды в системе.
  • С помощью суточного таймера — можно выставить время включения и выключения насоса.
  • Адаптивные системы — комбинация вышеописанных способов.

Монтаж насоса для рециркуляции горячей воды.

Как работает повысительный насос? Насос для рециркуляции горячей воды.

Расположение вала у насоса для рециркуляции


Как уже говорилось ранее, насос для рециркуляции необходимо устанавливать на «обратке» контура горячей воды бойлера косвенного нагрева. Схема монтажа приведена ниже на рисунке:

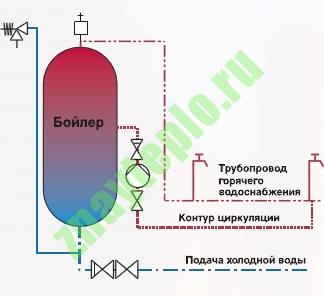

Схема монтажа насоса для рециркуляции воды
Схема монтажа насоса для рециркуляции воды

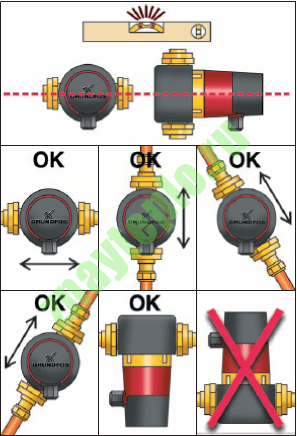

Расположение вала насоса должно выполняться по следующему рисунку. Его я взял из инструкции для насосов Grundfos UP. Всем рекомендую эти насосы из-за их высокого качества! Итак, смотрим на рисунок. Размер подсоединения насоса 0,5 дюйма.

Техническое обслуживание.

В домашних условиях можно только почистить от накипи, все остальное лучше доверить людям из сервиса.

На этом я завершаю эту статью, жду ваших вопросов в комментариях!
