Нестандартный водяной теплый пол.


Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

Теплый пол без смесительного узла.

Теплый пол без смесительного узла.

У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Смесительный узел изменяет температуру теплоносителя в комбинированных системах отопления. В частности, если вы используете в системе отопления радиаторы и водяной теплый пол, то обойтись без него будет проблематично. В радиатор для того, чтобы он отдавал паспортное количество ватт должна приходить вода с температурой 90 градусов, а для теплого пола необходима температура теплоносителя не выше 50 градусов, при условии нормального утепления. Даже если подключить ВТП к «обратке» радиаторов (это возможно в двухтрубной системе), то температура теплоносителя там будет выше, чем нужно. Возникнет неприятный эффект «горячего» пола. По нему приходится ходить в тапочках или застилать коврами, что сводит весь комфорт на нет.

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел. В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Теплый пол как основная система отопления.

Нестандартный водяной теплый пол.

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

  • Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
  • Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
  • Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
  • Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
  • Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом.

В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Теплый пол без коллектора.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

Теплый пол без коллектора.

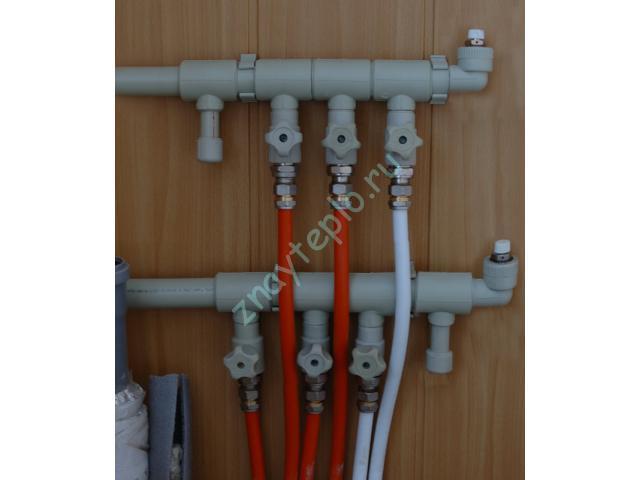

Самодельный коллектор из полипропилена.

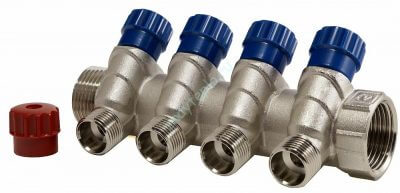

коллектор с запорными вентилями

Коллектор с запорными вентилями.

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе. Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним.  Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Теплый пол без стяжки.

Этим вариантом ВТП чаще всего интересуются хозяева двух и более этажных домов с деревянными перекрытиями. На деревянном перекрытии не заливают стяжку из-за большой нагрузки на конструкцию и тут встает вопрос о том, как реализовать водяной теплый пол без стяжки. Здесь может быть два варианта:

  • Укладка электрического теплого пола — чаще всего под ламинат укладывают пленочный ТП, а для ванных комнат можно использовать маты, которые укладываются в слой плиточного клея.
  • Настильная система ВТП — здесь труба укладывается между лагами, которые набиваются на черновой пол. Для улучшения прогрева поверхности используются специальные отражающие пластины из металла. Чаще всего для этого используют толстую алюминиевую фольгу. Выглядит это следующим образом:Теплый пол без стяжки.



Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Итоги статьи.


Рекомендую всем, кто собирается применять какие-либо нестандартные решения для водяных теплых полов, хорошо обдумать возможные последствия ошибок. Весьма вероятно, что выполненная народным умельцем система будет работать неправильно или приведет к более быстрому износу оборудования. Например, если вы подключаете ВТП к обратке радиаторов, то это не только затрудняет циркуляцию теплоносителя в системе, но и приводит к тому, что в котел будет приходить слишком остывший теплоноситель. А это может привезти к повреждению теплообменника котла. Особенно это важно учитывать если у вашего котла чугунный теплообменник. Возможны и другие последствия, которые не возможно просчитать заранее. Мой вам совет — используйте рекомендуемые производителями схемы. Вы заплатите больше, но они точно будут работать как надо. На этом пока все! Жду ваших вопросов в комментариях!
