Как работает водяной теплый пол


В этом посте мы разберемся том, как работает водяной теплый пол и какие есть важные нюансы при его монтаже. В общем, приступим к делу!

Что такое водяной теплый пол?


Водяной теплый пол (ВТП) — это система отопления, в которой нагрев поверхности пола осуществляется при помощи проложенных в нем труб небольшого диаметра. По трубам циркулирует теплоноситель, температура которого не должна превышать 50°С. Если в одной системе кроме теплого пола применяются приборы отопления (радиаторы, конвекторы и так далее), то необходимо использовать специальный подмешивающий клапан. Он смешивает горячий теплоноситель в подаче с остывшим теплоносителем в обратке после чего полученная смесь подается в трубы теплого пола. Многие люди предпочитают сэкономить на дорогостоящем клапане и запускают в пол теплоноситель той же температуры, что и в приборах отопления. Это приводит к следующим последствиям:

  • Пол становится слишком горячим и по нему становится невозможно ходить без обуви.
  • Ресурс труб теплого пола снижается в 2 раза.

 Максимальная длина контура. Группа циркуляции и коллектор.

Водяные теплые полы представляют из себя, если говорить грубо, петли труб малого диаметра, по которым циркулирует теплоноситель. Петли эти могут быть достаточно длинными. Максимальная длина петли на трубе диаметром 16 мм. составляет 80 метров, а на трубе диаметром 20 мм. не больше 120 метров. Чтобы заставить теплоноситель циркулировать по таким длинным контурам необходимо использовать отдельный циркуляционный насос с напором 6 или 8 метров.

Для удобства, подмешивающий клапан, циркуляционный насос и защитный термостат объединяют в одно устройство, называемое группой автономной циркуляции. Группа подсоединяется непосредственно к коллектору теплого пола. Коллектор — одно из самых важных и дорогих устройств в системе ВТП. К его выбору стоит отнестись внимательно, не стоит гнаться за дешевизной. Лучше выбирать модели с расходомерами. Они позволяют легко балансировать контуры разной длины.

Как работает водяной теплый пол

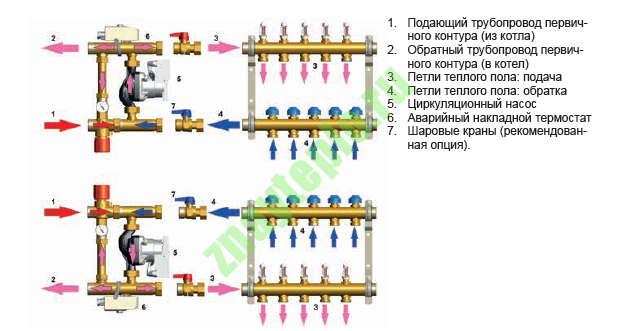

Группа автономной циркуляции и коллектор теплого пола

Необходимая мощность ВТП.

Мощность, которую отдает водяной теплый пол, определяется температурой теплоносителя в трубах. То есть чем выше температура, тем больше отдаваемая мощность. Как говорилось ранее, температура в трубах не должна превышать 50°С. При этом мощность снимаемая с 1 квадратного метра не превышает 140 Вт. Это значит, что если вы хотите отапливаться только теплым полом, то вам надо будет покрыть контурами как можно большую площадь пола в помещении (не менее 70%). В суровом климате России одного теплого пола в сильные морозы будет недостаточно, поэтому рекомендуется либо дополнять ВТП приборами отопления, либо повышать температуру в контурах выше 50°С. Последствия повышения температуры описаны выше.

Какие лучше выбрать трубы для теплого пола.

Для ВТП существует несколько вариантов труб. Перечислим их в виде списка:

  • Трубы PEX-AL-PEX (более известны как металлопластиковые трубы). Хороший выбор для теплого пола — легко гнутся, держат форму и не пропускают кислород из внешней среды. Существенный их недостаток — высокая стоимость.
  • Трубы PE-RT. Это полиэтиленовые трубы, в которых вместо сшивки применяется добавление специального сополимера. Кроме этого, в них может быть антидиффузионный слой EVOH. Этот слой защищает теплоноситель от лишнего кислорода из внешней среды.
  • Гофрированная труба из нержавеющей стали. Очень интересный материал с неограниченным сроком эксплуатации. Держит форму, легко гнется и не пропускает кислород. Недостатки — высокая стоимость трубы и фитингов.

Из всех вышеперечисленных, самым дешевым и практичным вариантом будет PE-RT с антидиффузионным слоем. Трубы без такого слоя для теплых полов лучше не использовать. Это связано с тем, что в теплоноситель будет проникать много кислорода, который ускорит коррозию стальных и чугунных деталей котлов и циркуляционных насосов.

Труба PE-RT

Труба PE-RT в разрезе

Гофрированная нержавейка

Гофрированная нержавеющая труба

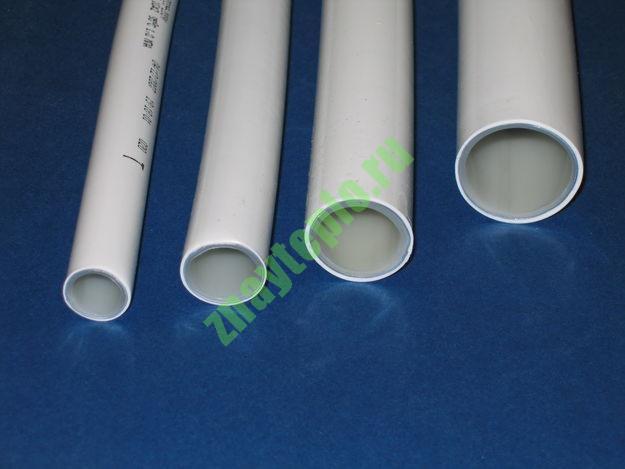

Металлопластиковые трубы

Металлопластиковые трубы

 Порядок монтажа ВТП.

Монтаж водяных теплых полов состоит из нескольких важных этапов. Перечислим их ниже:

  • Укладка гидроизоляции.  Все стыки со стенами обязательно проклеивают демпферной лентой. Она обеспечит температурное амортизацию температурного расширения теплого пола.
  • Укладка теплоизоляции. Теплоизоляция представляет из себя рулоны вспененного полиэтилена, покрытого с одной стороны фольгой. Без теплоизоляции вы будете греть не только поверхность пола, по которой ходите, но и все, что находится под полом. Стыки теплоизоляции проклеивают специальной армированной лентой.
  • Установка крепежа для труб. Это может быть сетка или специальные планки, к которым будут крепиться трубы.
  • Укладка труб теплого пола. Существует несколько способов укладки труб: с переменным или постоянным шагом. Наиболее простой способ — «улитка». При таком способе горячие трубы «подачи» прокладываются рядом с остывшими трубами «обратки» с постоянным шагом.
  • Труба заливается стяжкой. Толщина стяжки не менее 5 см.
  • Укладка декоративного покрытия. Лучше всего подходит кафель, но можно положить линолеум. Не советую использовать паркет или ламинат из-за серьезных потерь мощности с единицы площади.
Как работает водяной теплый пол

Пример укладки теплого пола из сшитого полиэтилена

Резюме статьи.


Водяной теплый пол очень хорошее и практичное решение для частных домов и коттеджей.  При выборе комплектации не стоить экономить на хорошем коллекторе и мощном циркуляционном насосе. В качестве трубопровода можно использовать трубы PE-RT, PEX-AL-PEX или гофрированная нержавеющая труба. В квартире сделать водяной теплый не получится. И связанно это с тем, что вы «перегрузите» стояк отопления и в квартирах ваших соседей станет холоднее. Соседи это сразу заметят и начнут жаловаться и рано или поздно вас вычислят и выпишут большой штраф. Поэтому, если в квартире если нужен теплый пол, то можно установить только электрический. На этом закончим, пишите вопросы в комментариях и не забывайте о кнопках социальных сетей.
