Группа автономной циркуляции для теплых полов.


В этой статье мы поговорим о группе автономной циркуляции для теплых полов. Разберемся для чего она предназначена и как ее сделать самому, если не хватает денег на заводскую версию. Если вы хотите разобраться как работает водяной теплый пол, то жмите на соответствующую ссылку. Начинаем мы статью, как обычно с вопроса «а зачем все это нужно???»

Зачем нужна группа автономной циркуляции.

Группа автономной циркуляции (сокращенно ГАЦ) —  устройство, которое нужно для поддержания постоянной температуры теплоносителя в системе отопления «теплый пол». Обязательными ее частями являются:

  1. Циркуляционный насос с расходом 4 или более кубических метров в час.
  2. Термостатический смеситель — устройство, которое смешивает горячий теплоноситель из основной системы с охлажденным теплоносителем из обратного хода теплых полов.

Все остальные устройства могут присутствовать в составе группы, а могут не присутствовать. Это могут быть следующие устройства:

  • Термометры.
  • Защитные термостаты.
  • Устройства подсоединения к коллектору теплого пола.
  • Автоматические воздухоотводчики.
  • Термоизоляция.


Наличие всего этого будет неизбежно сказываться на цене группы. Теперь ответим на следующий вопрос.

Как работает группа автономной циркуляции???

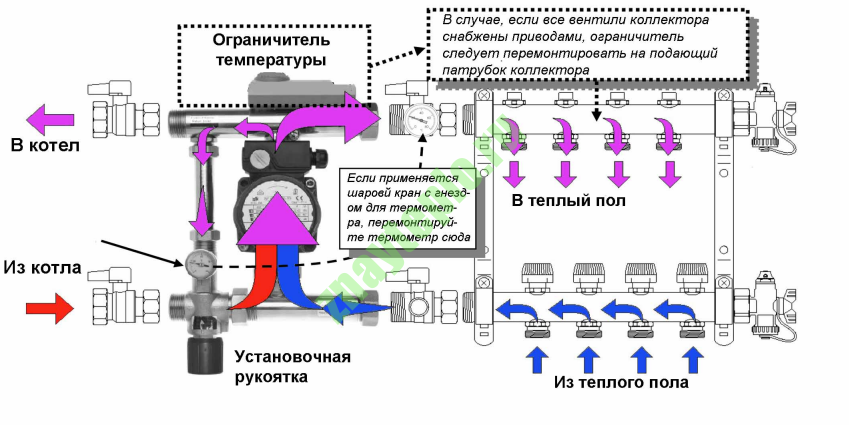

Для ответа на этот вопрос рассмотрим следующий рисунок:

Группа автономной циркуляции для теплых полов

Принцип работы ГАЦ

Из рисунка видно, что в термостатическом смесителе происходит подмес горячей воды из котла к холодной воде из «обратки» теплых полов . Полученная смесь попадает в циркуляционный насос и направляется в подачу теплых полов. Температура смеси выставляется в данном случае при помощи вращения ручки. Но могут быть и другие варианты управления температурой воды в подаче теплых полов с использованием специальных термостатов и трехходовых клапанов с сервоприводами.

Также на подаче расположен ограничитель температуры (другое название — защитный термостат). Он настраивается так, чтобы при температуре воды больше на 10°С, чем максимальная для теплых полов, происходило отключение циркуляционного насоса.

Для оптимальной работы теплых полов необходимо, чтобы температура воды, которая приходит из котла, должна превышать температуру воды в подаче теплого пола как минимум на 15°С. Например, если у вас на термостатическом смесителе выставлена температура 40°С, то температура воды из котла должна быть не меньше 55°С.

Монтаж группы автономной циркуляции.

Монтируется ГАЦ непосредственно на коллектор теплого пола через шаровые краны (как указано на рисунке). В зависимости от фирмы производителя, возможно подключение справа или слева от коллектора. Подачу и «обратку» теплых полов так же можно переворачивать снизу вверх. При этом необходимо не забыть перевернуть «улитку»  циркуляционного насоса в другую сторону. Иначе группа будет работать некорректно. Также нужно не забыть подключить питание насоса через защитный термостат, если он имеется в составе ГАЦ.

Как самому сделать группу автономной циркуляции??

Готовая ГАЦ является дорогой вещью. Самая дешевая группа будет стоить не менее 15 тысяч рублей, что согласитесь серьезные деньги. Поэтому есть смысл попробовать сделать ГАЦ самому.

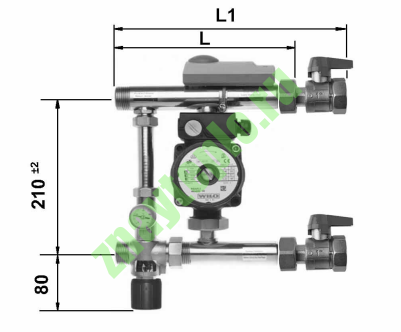

Основные компоненты ГАЦ (насос и смеситель) все равно придется купить. Насос нужно брать с напором 6 метров и расходом больше 4 кубических метров в час. Здесь вполне подойдет недорогой китайский насос, например фирмы Unipump модель UPC 25-60. А вот термостатический смеситель лучше выбрать европейской фирмы, качество его изготовления и срок службы будут гораздо лучше, чем у дешевых китайских аналогов. Размеры для выполнения пайки можно взять из следующего рисунка:

Группа автономной циркуляции для теплых полов

Размеры ГАЦ


Размеры L и L1 можно выбирать руководствуясь размерами вашего шкафа. Патрубки группы удобнее всего спаять из медной трубы диаметром 28 или 22 мм. Также можно применить армированную полипропиленовую трубу, но, на мой взгляд, медью это сделать проще, удобней и надежней. Подсоединения к коллектору теплого пола и системе отопления лучше выполнить с помощью «американок» (быстроразъемные соединения). Это позволит сделать демонтаж группы простым и быстрым.

Резюме статьи.

Группа автономной циркуляции — необходимая часть теплых полов. Без нее невозможно обеспечить циркуляцию и постоянную температуру теплоносителя в теплых полах. Если не хватает денег на ГАЦ заводского производства, то ёё вполне возможно сделать своими руками из медной или полипропиленовой трубы. Если будете делать группу своими руками, то подсоединительные размеры нужно подбирать под купленный коллектор теплого пола.
