Тепловые счетчики, что это такое и как он работает.

Доброго времени суток всем! Ранее я писал статьи про счетчики воды и газовые счетчики, а теперь настало время рассказать о тепловых. Их сейчас все чаще устанавливают в новостройках для поквартирного учета потребления тепла, а в тепловых узлах устанавливаются большие тепловые счетчики, которые называются общедомовыми. Для лучшего понимания давайте начнем с определения.

Как работает тепловой счетчик?

Тепловые счетчики, что это такое и как он работает.

Тепловой счетчик — прибор учета потребления тепловой энергии, который регистрирует температуру теплоносителя в подающем и обратном трубопроводах, расход теплоносителя через систему отопления. Эти данные используются для расчета количества теплоты, которая была потреблена. Расчет делается по следующей формуле:

Поясню обозначения в данной формуле:

  • Q — количество теплоты. В тепловых счетчиках измеряется чаще всего в киловатт-часах.
  • V — объем теплоносителя, прошедший через системы за промежуток времени t1-t0. Измеряется в кубических метрах
  • ρ — плотность теплоносителя. Измеряется в кг/м³.
  • h1-h2 — разность энтальпии теплоносителя в «подаче» и «обратке».  Энтальпия — термодинамический потенциал, более подробно читайте о нем статью на википедии.
  • dt — дифференциал по времени

Как видно из формулы, плотность теплоносителя — это единственная постоянная величина, которая задается априори. Теплоносителем в большинстве систем отопления является обычная вода, поэтому в качестве этого параметра берется ее плотность. Что касаемо объема, то он может вычисляться как при помощи крыльчатки (как в обычных счетчиках воды), вращаемой потоком теплоносителя, так и при помощи ультразвука. В последнем методе измерения ультразвук распространяется в направлении противоположном тому, в котором течет теплоноситель, и измеряется скорость его распространения. Исходя из этих измерений, делается расчет объема теплоносителя. Такой же принцип применяется в газовых счетчиках.

Что касается внешнего вида, то выглядят тепловые счетчики следующим образом:

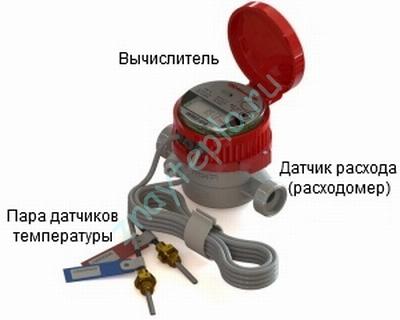

Тепловой счетчик для квартиры.
Тепловой счетчик для квартиры.



Ультразвуковой тепловой счетчик.
Ультразвуковой тепловой счетчик.

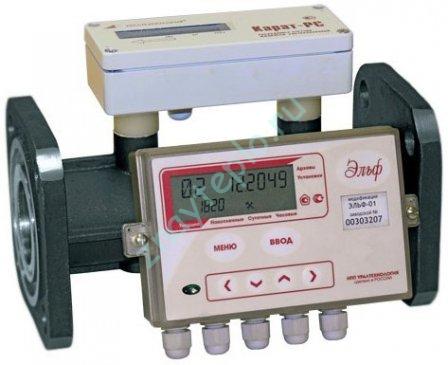

Общедомовой тепловой счетчик.
Общедомовой тепловой счетчик.


Счетчики поквартирного учета потребления тепла могут устанавливаться в специальных коллекторных шкафах на этаже, а от них осуществляется разводка труб к отопительным приборам в квартире. В таком случае чаще всего применяют лучевую разводку трубами из сшитого полиэтилена. Но при достаточно большом диаметре трубы, можно сделать отопление по схеме «Ленинградка». Делается это, чаще всего, полипропиленовой трубой. Тогда тепловой счетчик ставится внутри квартиры. Чтоб стало понятнее как это выглядит, посмотрите на следующие картинки:

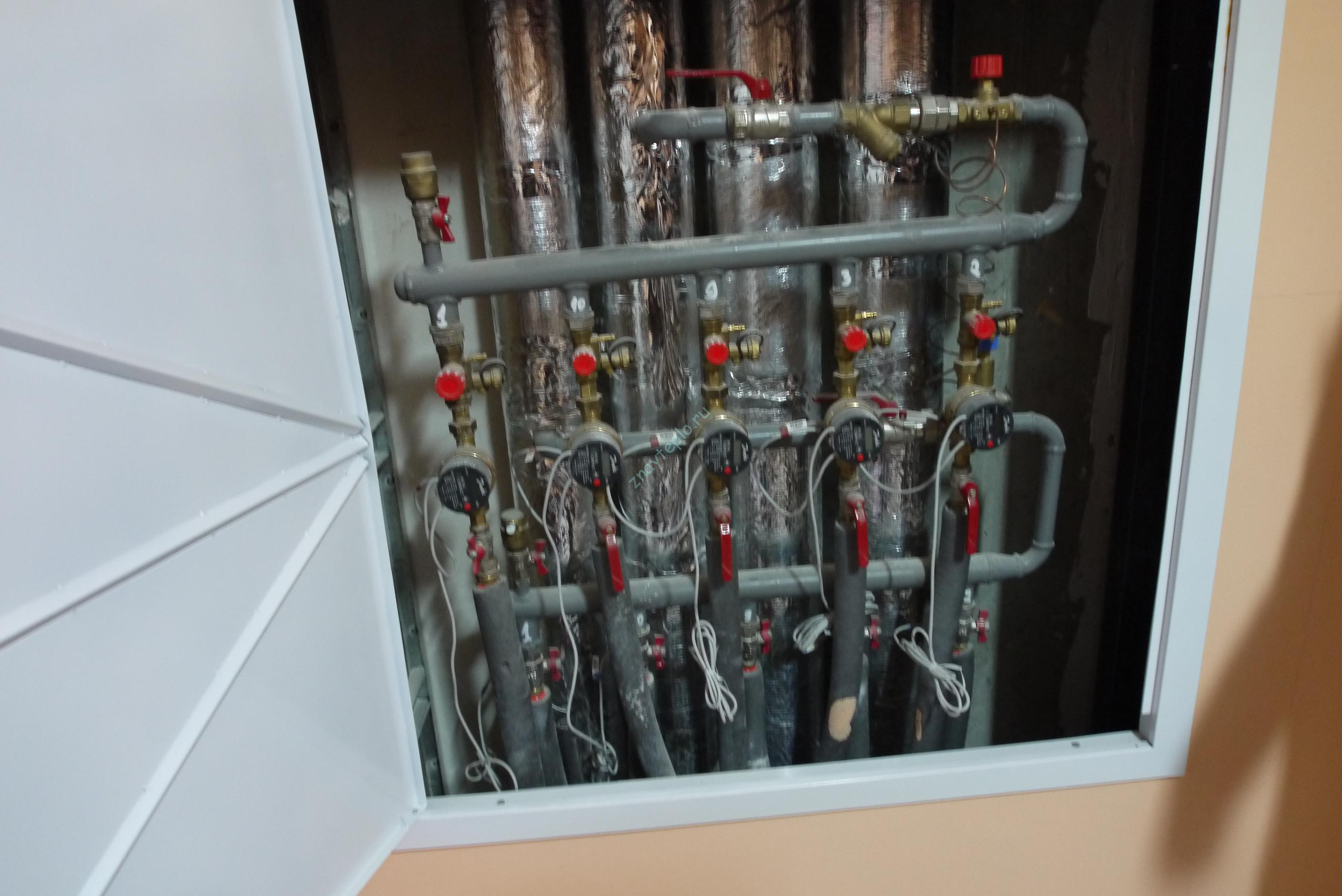

Шкаф с тепловыми счетчиками.
Шкаф с тепловыми счетчиками.

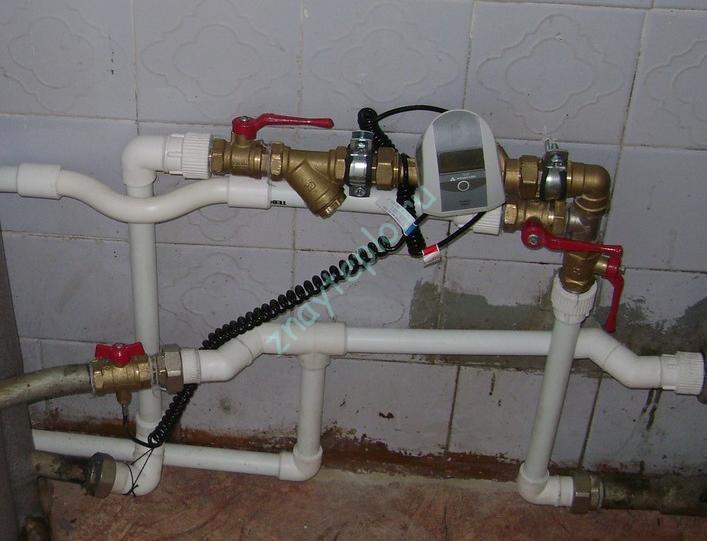

Тепловой счетчик внутри квартиры.
Тепловой счетчик внутри квартиры.

Правила монтажа тепловых счетчиков.

Теперь кратко расскажу о том, как производится монтаж тепловых счетчиков. Технически монтаж тепловых счетчиков ничем не отличается от монтажа водяных. Даже габаритные размеры у них одинаковые. Смотрим на следующий рисунок:

Тепловые счетчики, что это такое и как он работает.

Схема установки здесь будет следующей:

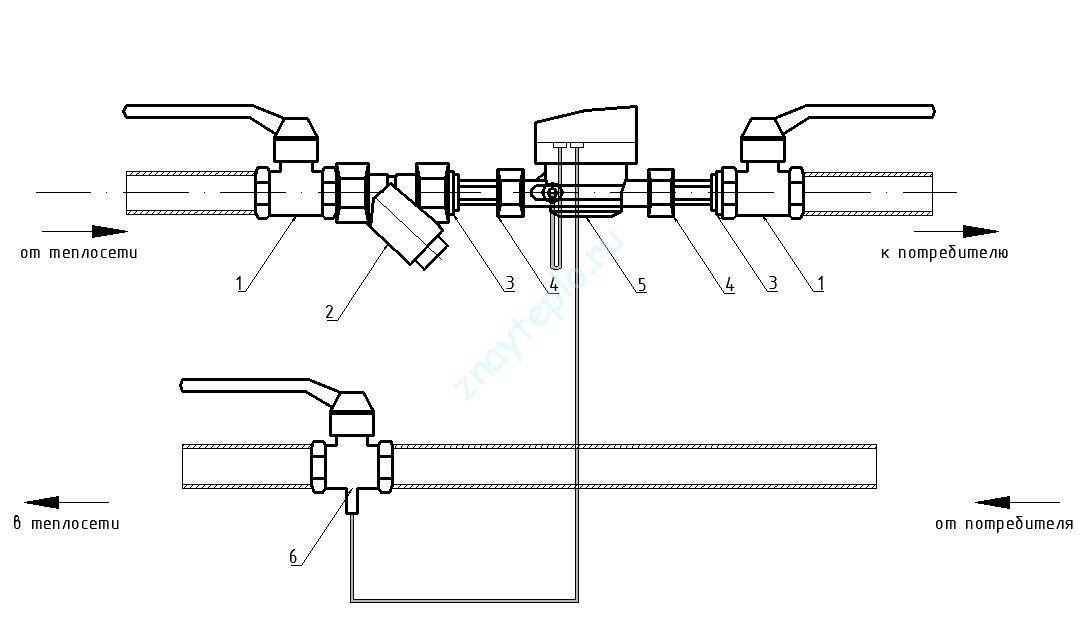

схема подключения теплового счетчика.
Схема подключения теплового счетчика.
  1. Шаровой кран.
  2. Сетчатый фильтр.
  3. Штуцер с резьбой.
  4. Накидная гайка.
  5. Тепловой счетчик.
  6. Термодатчик.

Если в вашей квартире отопление разводится от стояков, то количество тепловых счетчиков будет равно количеству стояков. В этом плане коллекторная схема с лучевой разводкой получается дешевле. Там нужен всего 1 прибор учета, а не 2 или 3. Срок между поверками счетчика составляет 4 года, а срок эксплуатации счетчика 10 или 12 лет.

Итоги статьи.

Учет потребленного вами тепла по теории должен помочь вам сэкономить деньги, но тут все зависеть от бухгалтерии, чем приборов учета. Не секрет, что во многих случаях люди со счетчиками воды платили столько же или даже больше чем те, у кого эти счетчики не были установлены. Дополнительные деньги из граждан выжимали при помощи графы ОДН (общедомовые нужды). Что и как считается в этой графе — тайна покрытая мраком. Недобросовестные управляющие компании легко списывают через нее любые свои потери, да и банальное мошенничество никто не отменял.  Я посоветую вам прочитать статью о том, как вас могут обманывать сантехники. Та же ситуация вполне может повторится и с тепловыми счетчиками. Будет некоторое ОДН на отопление подъездов, подвалов и других нежилых помещений, которое также будет считаться неизвестно как. Вряд ли кто-то из жильцов многоквартирного дома сможет за всем этим уследить. На этом, пожалуй, все! Жду ваших вопросов по теме. Вступайте в наши группы в Одноклассниках и Вконтакте, чтобы следить за новостями.
