Кондиционер, устройство, принцип работы и выбора.


Доброго времени суток, вам! Этот пост посвящен знакомому всем аппарату, который есть сейчас почти во всех автомобилях (ну, кроме российских) и во многих квартирах — это кондиционер! Я знаю, что об этом устройстве написано множество статей, но для полноты наполнения этого сайта такая статья нужна. Здесь я расскажу вам о принципе его работы и о том как надо его выбирать для жилого помещения. Давайте разбираться во всем по порядку.

Устройство и принцип работы кондиционера.

Если мы говорим о квартирных кондиционерах, то существуют три основных вида таких устройств:

  • Компрессорные.
  • Испарительные.

Каждый из этих типов устройств требует отдельного подраздела. Начнем с самых распространенных на данный момент компрессорных кондиционеров.

Устройство компрессорного кондиционера.

Само устройство чаще всего разделено на 2 блока (так называемая сплит система), но есть и моноблочные системы, которые устанавливаются прямо в окно:

Кондиционер, устройство, принцип работы и выбора.

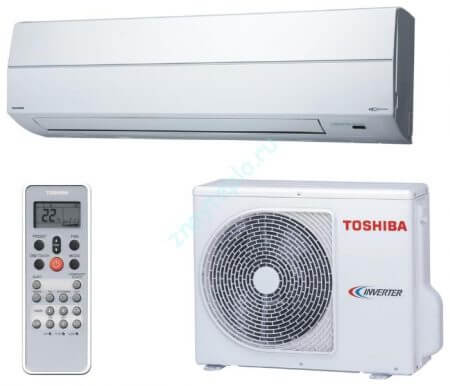

Сплит система.

Кондиционер, устройство, принцип работы и выбора.

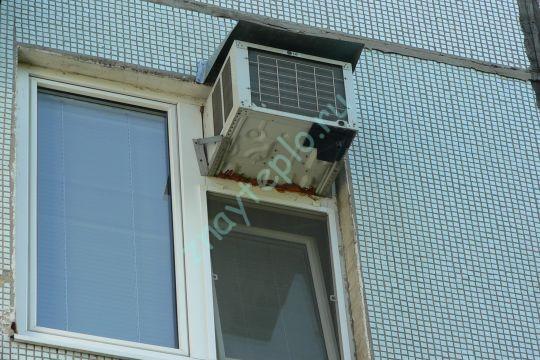

Советский кондиционер.



Подобные кондиционеры были распространены в СССР, их преимуществом является простота монтажа, а недостатком высокий уровень шума. Спать в одной комнате с таким прибором вряд ли получится.

По своему принципу работы компрессорный кондиционер практически в точности повторяет принцип работы теплового насоса , только в обратном направлении. Здесь имеется два радиатора из меди или алюминия, компрессор терморегулирующий вентиль, снижающий давление хладагента. Смотрим на следующую картинку:

устройство кондиционера

В начале цикла компрессор сжимает холодный фреон c давлением менее 10 атмосфер до давления 15-25 атмосфер. В результате температура фреона повышается до 70 и более градусов. Это «лишнее» тепло удаляет первый радиатор под названием «конденсатор». После него охлажденный фреон с высоким давлением попадает на специальное устройство, называемое терморегулирующим вентилем (на рисунке ТРВ). Его функция состоит в снижении давления хладагента. В результате снижения давления, он начинает испаряться, а как известно из школьного курса физики процесс испарения происходит с поглощением тепла. Тепло отбирается у расположенного вокруг радиатора воздуха, приток которого к испарителю обеспечивается вентилятором. Устройство терморегулирующего вентиля показано на рисунке ниже:

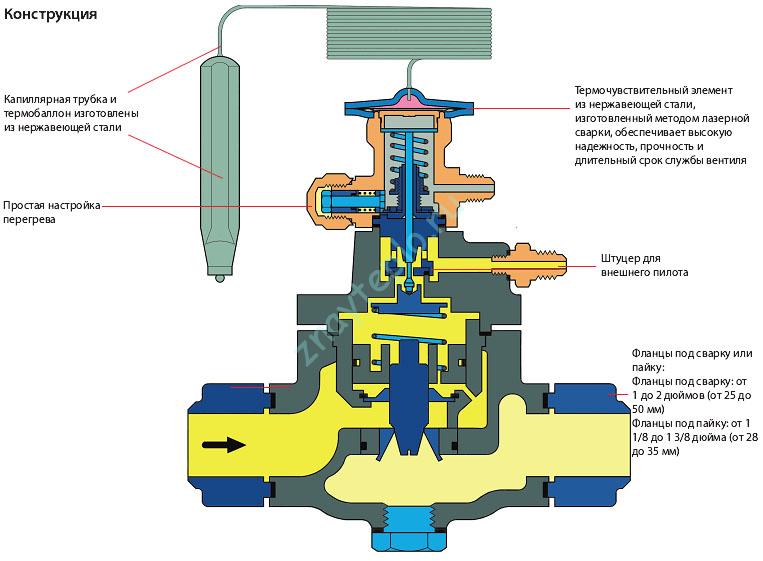

Устройство ТРВ

Устройство ТРВ.





Для тех, кто живет съемном жилье, существует очень удобное решение — переносной кондиционер. По принципу работы он точно такой же как обычная сплит система, его главным преимуществом является мобильность. Выглядит он следующим образом:

переносной кондиционер



По гофро-трубе, вставляемой в оконный проем отводится горячий воздух от конденсатора кондиционера. А теперь давайте двигаться дальше, на очереди следующий тип кондиционеров.

Устройство испарительного кондиционера.

Главным отличием испарительного кондиционера от компрессорного является отсутствие фреона. Это, вроде как, улучшает экологию, хотя я сомневаюсь, что фреоны, которые попадают в атмосферу в таких незначительных количествах могут как-то на что-то влиять. Но это, лично мое мнение и в научные споры я тут вступать не стану. Давайте перейдем сразу к сути дела и для этого посмотрим на следующую картинку:

устройство испарительного кондиционера



Как видно из рисунка, испарительный кондиционер функционально состоит из следующих частей:

  • Фильтр — сделан из специального материала, который может впитывать большое количество воды.
  • Насос — подает воду из поддона в фильтр.
  • Поддон — емкость с водой, подключенная к водопроводу.
  • Вентилятор — нужен для создания потока воздуха через фильтр.

Здесь используется эффект снижения температуры воздуха в результате увеличения его влажности. Температура выходящего воздуха будет тем ниже, чем более «сухой» воздух будет на входе. Поэтому такие устройства наиболее распространены в странах с сухим жарким климатом, например, Египет или Иран. В тропиках, где влажность достигает практически 100 % применять такие кондиционеры не имеет смысла. Воздух насыщен влагой до предела и поэтому снижения температуры не будет В условиях России такие устройства будут менее эффективны, чем компрессорные, корме того, к ним необходимо подводить водопровод. Это тоже возможно не везде.

Их преимущества будут следующими:

  • Небольшая цена — испарительный кондиционер стоит в несколько раз дешевле, чем компрессорная сплит система.
  • Низкий уровень энергопотребления — насос, перекачивающий воду потребляет гораздо меньше энергии, компрессор, сжимающий фреон.
  • Простота обслуживания — нет необходимости в высокой квалификации обслуживающего персонала.

Теперь давайте поговорим о том, как выбрать кондиционер для своей квартиры или частного дома.

Выбор кондиционера для квартиры или дома.

На современном рынке представлено множество моделей кондиционеров с самыми разными параметрами и во всем этом разнообразии необходимо найти то, что нужно именно в вашем случае. Итак, давайте подберем вместе кондиционер для вашего жилья!

Выбор мощности кондиционера.

Наиболее важным для нас параметром у выбираемого нами прибора будет потребляемая мощность. Если вы установите прибор с недостаточной для вашего жилища мощностью, то он будет постоянно работать на полную, что приведет к его ускоренному износу. А покупать сильно мощный кондиционер накладно по стоимости и текущему энергопотреблению. Выбор мощности кондиционера осуществляется по следующей формуле:

P = P1 +P2 +P3  , где

  • P1  = S×h×q/1000 — мощность для пустого помещения с учетом освещенности.  S — площадь комнаты, h — высота потолка, q — коэффициент освещенности (30 — низкая, 35 — средняя, 40 — высокая освещенность)
  • P2  — поправка мощности, вносимая людьми. В среднем  можно считать 500 Вт на 1 человека.
  • P3  — поправка мощности, вносимая бытовыми приборами. От 300 до 500 Вт на каждый бытовой прибор.

После проведения расчетов вы получите ориентировочную мощность необходимую для того, чтобы прибор работал в штатном режиме. Теперь давайте поговорим о различных функциях, которые реализованы в данных агрегатах.

Выбор функционала кондиционера.

Приведу различные полезные функции кондиционера в виде списка. Так будет удобнее их воспринимать:

  • Наличие инверсии — инверсия напряжения нужна для изменения частоты вращения двигателя у компрессора. Изменяемая частота вращения позволяет экономить электроэнергию (производители заявляют экономию в 30%, но это преувеличение) за счет того, что кондиционер работает постоянно в установившемся режиме без частых запусков двигателя компрессора, при которых есть большие пусковые токи. Отсутствие пусковых токов и обеспечивает большую часть экономии энергии.инверторные кондиционеры
  • Возможность обогрева помещения — в межсезонье, когда еще не дали отопление, эта функция поможет вам обогреть ваше жилое помещение. Осуществляется она при помощи открытия терморегулирующего вентиля. Разогретый сжатием фреон уже не превращается в пар из-за снижения давления, а отдает тепло через испаритель.
  •  Наличие фильтров — в современных сплит системах применяют различные типы фильтров. Например, для удаления запахов применяется угольный фильтр, а для борьбы с пылью необходим электростатический фильтр. Наличие фильтров лишним, конечно, не является, но сам прибор при этом дорожает. Кроме фильтра может быть установлен ионизатор воздуха. Необходимо ли вам все это решить можете только вы.
  • Само очистка — внутренний блок сплит системы высушивает и продувает себя в течении 20 минут. Это препятствует размножению бактерий и грибка, что очень полезно для здоровья потребителя.
  • Пульт дистанционного управления — без него трудно будет управлять прибором висящим высоко под потолком. На данный момент пультом комплектуются практически все модели кондиционеров.

Все, что перечислено выше — далеко не полный список всех возможных опций. С ними вас подробно ознакомят при покупке конкретной модели. Каждый тут должен решать сам что из всего этого многообразия ему нужно, и за что он готов платить.

Резюме статьи.

В современной квартире кондиционер скорее необходимость, чем роскошь. Бетонные панельные дома летом разогреваются до не комфортных температур и спать в такой «духовке»  не очень приятно и полезно. При покупке не стоит гнаться за дешевизной. Лучше заплатить за качественный японский прибор один раз, чем постоянно чинить дешевый китайский аналог. Лично мое мнение, что в условиях РФ лучше всего применять сплит систему с инвертором, возможностью само очистки и пылевым фильтром. Этот набор функций обеспечит оптимальный, на мой взгляд уровень комфорта. На этом пока все, жду ваших вопросов в комментариях.
