Какие бывают дымоходы для котлов.


Доброго времени суток, мой читатель или читательница! В этой статье я расскажу вам о различных видах дымоходов для печей, каминов и котлов отопления. О дымоходах для настенных газовых котлов есть отдельная статья. Начну я рассказывать от простого к сложному. Итак, приступим!

Кирпичные дымоходы.

Какие бывают дымоходы для котлов.

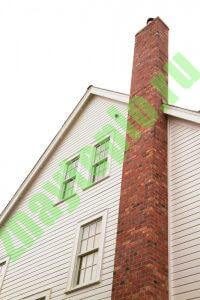

Кирпичный дымоход.

Этот вид дымоходов используется человеком уже много столетий подряд. Делаются такие дымоходы из кирпича. Кладка такого дымохода задача непростая и, если вы с этим раньше не сталкивались, то лучше нанять специалистов.

Виды кирпичных дымоходов.

Кирпичные дымоходы бывают двух  видов:

  • Коренного типа — такой дымоход имеет свой собственный фундамент и соединяется с отопительным аппаратом при помощи труб. Такой тип кирпичных дымоходов подходит для современных газовых, дизельных и твердотопливных котлов.
  • Надсадного типа — этот тип кирпичного дымохода монтируется непосредственно на отопительный аппарат. В данном случае таким аппаратом будет классическая русская печь или европейский камин.

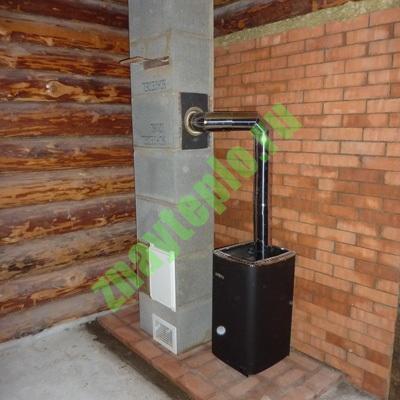

Коренной дымоход

Коренной дымоход.

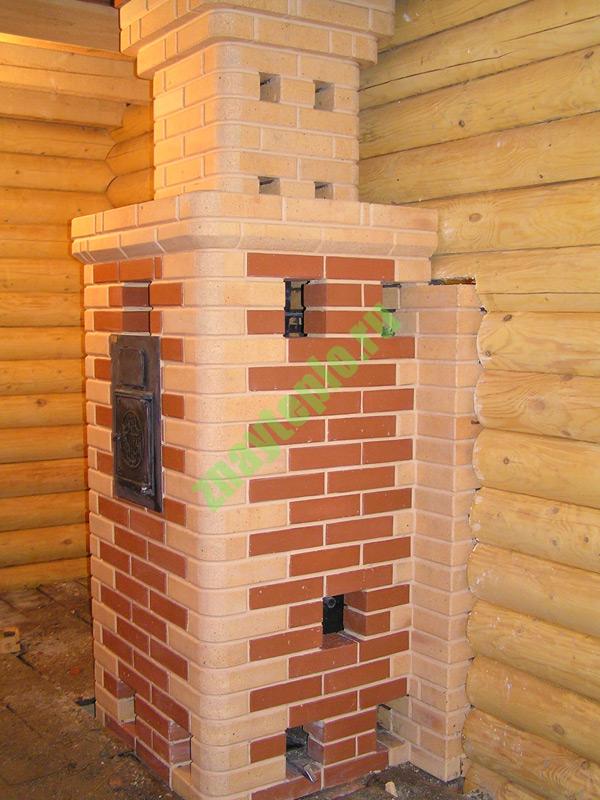

Надсадной дымоход.

Надсадной дымоход.

Если дымоход проходит через деревянные перекрытия, то необходимо в этом месте увеличивать толщину его стенок. Этот элемент дымохода называют разделкой. Служит она для защиты дерева от высоких температур.

разделка кирпичного дымохода

Внутри дымохода расположен канал для отвода газов. Размеры сечения этого канала выбираются следующим образом:

  • По требованиям, указанным в паспорте на котел (газовый, дизельный или твердотопливный).
  • Ширине поддувала печи — внутренний канал дымохода не должен быть меньше поддувала печи.
  • Для каминов пользуются пропорцией 1/10. То есть сечение дымохода должно быть меньше сечения топки в 10 раз.

При использовании газовых котлов и твердотопливных котлов длительного горения, внутри кирпичного дымохода необходимо устанавливать толстую стальную трубу. Это необходимо из-за того, что в результате работы таких котлов на стенках дымохода образуется едкий конденсат, который быстро разрушает кладку. Предпочтительно использовать стойкую к агрессивным средам сталь (например, подойдет сталь AISI 316).

Высота кирпичного дымохода над кровлей дома.

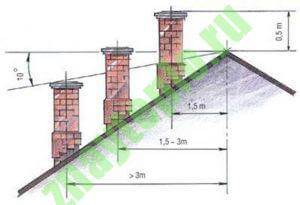

Для выбора высоты кирпичного дымохода воспользуйтесь рисунком:

Какие бывают дымоходы для котлов.

Высота кирпичного дымохода над кровлей.

Модульные дымоходы.

Какие бывают дымоходы для котлов.



Модульный дымоходы собираются из готовых частей, как детский конструктор. Бывают они трех основных видов:

  • Одностенные или двустенные (сэндвич дымоходы) из нержавеющей стали. Наиболее популярный на данный момент вид дымоходов с рабочей температурой 450 и даже 700 градусов Цельсия. Монтаж может осуществляться как внутри здания через перекрытия, так и по фасаду здания.  Еще раз скажу, что для современных твердотопливных и газовых котлов нужно применять дымоходы из устойчивой к агрессивным средам стали, иначе дымоход быстро выйдет из строя и его придется заменить.
  • Одностенные или двустенные дымоходы из эмалированной стали. Рабочая температура эмалированных дымоходов до 450 градусов Цельсия. Хороший вариант для тех, кто не может позволить себе дорогую нержавеющую сталь. Изготавливаются такие дымоходы из обычной стали с последующим нанесением специальной жаропрочной эмали. Эмаль необходима для защиты металла и она неплохо с этим справляется. Производители утверждают, что коэффициенты температурного расширения у эмали и стали одинаковы, что позволяет избежать появления трещин на эмали и обеспечивает долгий срок службы.
  • Комбинированные дымоходы — двустенные дымоходы, у которых наружная труба сделана из стали или другого материала, а внутренняя труба делается из керамики. Рабочая температура до 700 градусов. Между ними находится слой негорючего утеплителя. Применяются такие дымоходы в основном для каминов, но подойдут для газовых или твердотопливных котлов.

Сэндвич дымоходы.

Какие бывают дымоходы для котлов.

Сэндвич дымоход — двустенный дымоход, который состоит из двух коаксиальных труб. Между трубами находится слой негорючего утеплителя. Чаще всего это минеральная вата. Такие дымоходы применяются как при прокладке дымохода по фасаду здания, так и при прокладке внутри через перекрытия. Утеплитель между трубами снижает образование конденсата и увечичивает пожарную безопасность дымохода.

Монтаж модульных дымоходов.

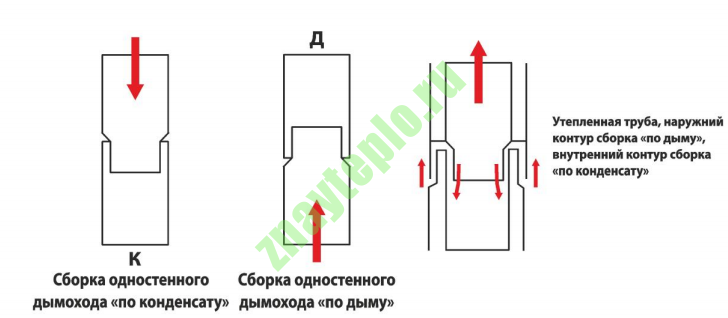

Существуют два способа монтажа модульных дымоходов:

монтаж модульных дымоходов

Монтаж модульных дымоходов.





  • По дыму — такой способ сборки модульных дымоходов подходит если температура газов высокая и конденсат в дымоходе не образуется. Если применить такой способ для газовых котлов, то конденсат начнет проникать между стыками труб и попадать в утеплитель (для сэндвич труб). При этом снижаются его теплоизолирующие свойства.
  • По конденсату — при этом способе сборки конденсат не может протечь между трубами и намочить утеплитель. Он будет стекать вниз до конденсатосборника или до топки котла. Этот способ является универсальным для любых современных газовых и твердотопливных котлов.

Кроме сборки по дыму или конденсату, есть еще несколько универсальных правил сборки модульных дымоходов:

  • Монтаж модульного дымохода производится снизу вверх, начиная от котла.
  • Каждый стык необходимо смазать специальным высокотемпературным герметиком и зажать хомутом. Места стыков должны находится вне потолочных перекрытий.
  • Если дымоход идет по фасаду, то через каждые 2 метра необходимо устанавливать разгрузочные площадки. Верхние ярусы дымохода крепятся при помощи растяжек. Это необходимо для компенсации ветровых нагрузок.
  • Дымоход не должен иметь горизонтальных участков длиннее чем 1 м.
  • Высота модульного дымохода над кровлей определяется по тому же правилу, что и для кирпичного. Смотрите рисунок выше.

Каждый производитель может иметь свои отдельные рекомендации по монтажу, поэтому не поленитесь и прочитайте инструкцию по монтажу.

Резюме.

Дымоход, как и котел — вещи очень дорогие и должны прослужить вам долго. Но это возможно только при правильном подборе дымохода и котла. Современные твердотопливные и газовые котлы имеют высокий КПД, а это означает низкую температуру исходящих газов. При низкой температуре газов, в дымоходе образуется конденсат, который быстро разъест обычную не стойкую к кислотам сталь. Поэтому, при выборе нержавеющего дымохода, нужно смотреть на свойства стали, из которой он сделан. Если денег много, то можно приобрести комбинированный дымоход с керамической трубой внутри, а если денег мало, то лучше взять эмалированный дымоход. Дешевую нержавейку брать не стоит, она долго стоит только в случае отсутствия конденсата. Это, так называемый, сухой режим. Обеспечить такой постоянный режим работы дымохода проблематично в холодном климате. На этом все! Пишите вопросы в комментариях, используйте кнопки социальных сетей.
