Какая система отопления лучше однотрубная или двухтрубная?


При проектировании системы отопления встает вопрос «Какую систему отопления будем делать? Однотрубную или двухтрубную?». В этой статье мы разберемся, что это за системы и в чем их отличие. Для того чтобы все стало понятно, начнем с определений.

Определения однотрубных и двухтрубных систем.

  • Однотрубная  — (сокращенно ОСО) это система, в которой все приборы отопления (радиаторы, конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
  • Двухтрубная  — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).

Для полноты описания добавим еще два определения. Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:

  • С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
  • С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.

Однотрубная система отопления.


Как описывалось выше, в ОСО все приборы отопления соединены последовательно. Проходя через них, теплоноситель будет остывать, поэтому чем «ближе» радиатор к котлу, тем он будет горячее. Этот факт необходимо учитывать при расчете количества секций радиаторов отопления. Чем «дальше» от котла будет находиться радиатор, тем ниже в нем будет температура теплоносителя и тем большее количество секций понадобится на обогрев. Нижняя разводка возможна только для домов с одним этажом и принудительной циркуляцией в системе. При двух и более этажах уже нужна верхняя разводка труб.

Существуют два вида ОСО:

  1. ОСО, в которой приборы отопления устанавливаются на «байпас»(обходную перемычку).
  2. Проточная ОСО  — все приборы соединены последовательно без  перемычек.

Второй вид непопулярен из-за трудности регулирования температуры в радиаторах, которая вызвана тем, что невозможно использовать специальную арматуру (терморегулирующие вентиля). Так как при закрытии или уменьшении расхода через один радиатор, уменьшается расход через весь стояк. Главное преимущество ОСО — меньшая стоимость комплектующих и более простой монтаж. Наиболее популярным вариантом однотрубной системы является «ленинградка».

Какая система отопления лучше однотрубная или двухтрубная?

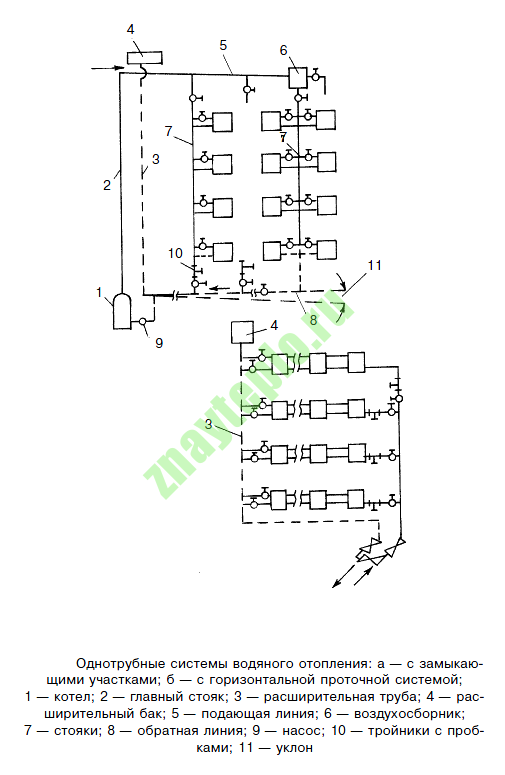

Рисунок из книги «Отопление и водоснабжение загородного дома» Смирнова Л.Н.

Что такое «ленинградка».

По легенде, эта система получила свое название от города, где впервые была применена. Но достоверно это подтвердить конечно же нельзя, да и не особо хочется. Итак, «ленинградка» — это однотрубная система отопления, в которой ПО устанавливаются на «байпас». Это позволяет регулировать температуру отдельных радиаторов или конвекторов или вообще их отключать, если есть такая необходимость. Все достоинства и недостатки однотрубной системы присущи для «ленинградки», поэтому для дальних радиаторов необходимо увеличивать количество секций.  Возможны различные варианты разводки труб:

  • Горизонтальная — труба лежит в горизонтальной плоскости и на нее уже установлены радиаторы.
  • Вертикальная — труба идет вертикально через этажи и к ней подсоединяются радиаторы.

ОСО типа «ленинградка» лучше всего применять для небольших частных домов, где количество этажей не превышает два. Для больших коттеджей с протяженными системами отопления такая «ленинградка» не подойдет.

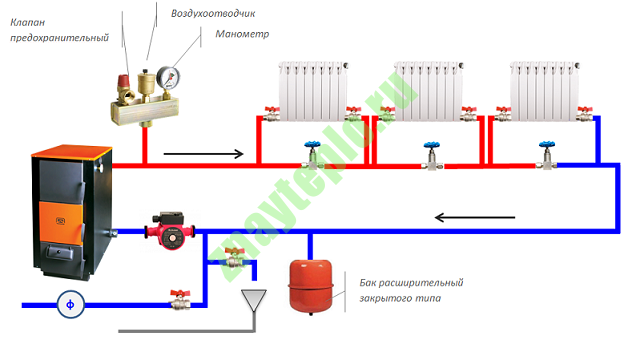

Пример реализации "ленинградки"

Пример реализации «ленинградки»

Двухтрубная система отопления.

Главным достоинством ДСО является то, что ко всем ПО теплоноситель приходит одинаково горячим. Это позволяет не увеличивать количество секций на «дальних» радиаторах. То есть происходит наиболее эффективное использование отопительных приборов. Наличие двух отдельных труб для подачи и «обратки» делает монтаж такой системы более дорогим. Для такого рода систем возможна как верхняя так и нижняя разводка труб и горизонтальная или вертикальная прокладка трубопроводов.

Кроме того, ДСО могут отличаться по направлению потока теплоносителя:

  • Тупиковые системы — вода в подающей и обратной трубе течет в разные стороны.
  • Проточные системы — вода в подающей и обратной трубе течет в одну сторону.
Какая система отопления лучше однотрубная или двухтрубная?

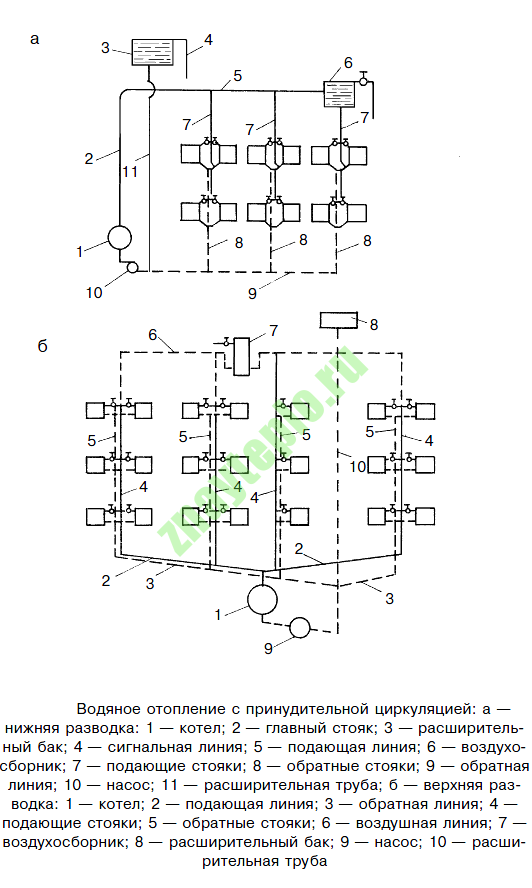

Рисунок из книги «Отопление и водоснабжение загородного дома» Смирнова Л.Н.


Применять двухтрубную систему можно для домов любой площади, но больше всего она годится для больших коттеджей. Её применение позволит менять расход отдельных радиаторов, не влияя при этом на все остальные. То есть, можно будет применять различные комнатные термостаты, что позволит создать комфортные условия для всех жильцов.

Резюме статьи.

Вопрос выбора типа системы отопления зависит от нескольких факторов:

  • Вашего бюджета
  • Площади вашего дома.
  • Особенностей внутреннего устройства дома. Например, количество этажей
  • Количество приборов отопления.

Чаще всего, для небольших загородных домов (не более 2 этажей) лучше подходит однотрубная система, а для больших коттеджей (с этажностью 2 и более этажа и большой протяженностью трубопроводов) эффективней будет двухтрубная система отопления. Конкретные особенности реализации той или иной системы лучше обсуждать с профессиональным проектировщиком.
