Гравитационная система отопления: схема и расчет

Приветствую всех читателей моего блога! Сегодня в этой статье я расскажу вам о гравитационных системах отопления.

А конкретно о том, как они работают и где их целесообразно применять.

Постараюсь, как обычно, быть кратким, но информативным, чтобы без лишней «воды» дать вам основное, что нужно о них знать.

Для краткости я буду использовать либо жаргонизм «гравитационка», либо сокращение ГСО.

Делается это для того, чтобы не перегружать текст длинными словами. Итак, поехали!

Принцип работы гравитационной системы отопления

Гравитационная система водяного отопления
Гравитационная система водяного отопления

Гравитационная система отопления это наиболее архаичная система водяного отопления.

Впервые ее применили в первой половине 19 века для обогрева оранжерей.

Физический принцип ее действия основывается на том, что разогретая жидкость расширяется и меняется ее плотность (жидкость становится «легче»).

Внутри котла происходит разделение по плотности — нагретый теплоноситель поднимается по подающей магистрали, а холодный стремится вниз по обратной в сторону котла.

Из-за эффекта непрерывности струи начинается круговое движение жидкости — циркуляция.

Скорость циркуляции в ГСО зависит от разницы уровней (ниже на рисунке обозначено как H) центра нагрева (котла) и центра охлаждения (радиаторов).

Чем больше разница уровней, тем больше будет скорость жидкости внутри системы.

Устройство гравитационной системы отопления

Устроена ГСО достаточно просто. Чтобы не томить вас лишними словами сразу перейдем к рисунку:

Гравитационная система отопления с мембранным расширительным баком
Гравитационная система отопления с мембранным расширительным баком

На рисунке изображена двухтрубная гравитационная система (ранее я уже писал статью про двухтрубные и однотрубные системы рекомендую ее к прочтению).

В самой верхней точке системы располагают в классическом варианте расширительный бак открытого типа.

От котла вверх уходит подающая труба (на рисунке горячая магистраль), по которой разогретый теплоноситель идет к приборам отопления.

В них он остывает и идет обратно в котел по обратной трубе (на рисунке обратная магистраль).

В двухтрубной ГСО магистрали прокладываются с соблюдением уклонов.

У подающей магистрали уклоны делаются в сторону отопительных приборов, у обратной магистрали уклон идет в сторону котла.

Теперь давайте рассмотрим однотрубный вариант гравитационной системы отопления:

Гравитационная однотрубная система отопления
Гравитационная однотрубная система отопления

Работает однотрубная ГСО также, как и двухтрубная. Отличием здесь будет наличие разгонного коллектора — специальной трубы в, которой увеличивается скорость теплоносителя под действием силы тяжести.

Из-за последовательного прохождения радиаторов, температура теплоносителя снижается от начального радиатора к конечному.

Чтобы это компенсировать необходимо увеличивать количество секций у последних радиаторов, а это не всегда возможна из-за ограниченности пространства.

Возможен также вариант ГСО с мембранным расширительным баком вместо открытого.

В этом случае желательно, чтобы котел был рассчитан на давление 3 атмосферы, так как придется устанавливать группу безопасности на подающую магистраль.

Предохранительный клапан в стандартной группе безопасности как раз рассчитан на 3 атмосферы.

Если же ваш котел рассчитан на открытую систему (на давление 1 — 1,5 атм), то при установке мембранного бака и стандартной группы он может выйти из строя.

Мембранный расширительный бак может быть расположен в любом удобном месте ГСО, а в верхней точке системы необходимо установить воздухоотводчик.

Закрытая гравитационная система отопления
Закрытая гравитационная система отопления

Давайте двигаться дальше. Поговорим о том, как рассчитывать гравитационную систему и как выбирать диаметр труб для нее.

Расчет гравитационной системы отопления

Расчет параметров гравитационной системы отопления
Расчет параметров гравитационной системы отопления

Если вы собрались сделать гравитационную систему отопления, то вам необходимо сделать хотя-бы минимум расчетов. А лучше вообще сделать полноценный проект.

Это будет идеал и если ваш бюджет потерпит такие траты, то я их весьма рекомендую.

Возможно уже на этапе проекта инженер выявит возможные сложности в реализации и вам удастся избежать переделок. Итак, давайте начнем рассматривать формулы!

Первая формула, которая нам понадобится:

pниж = pвер + ρgh

Расшифровывается она следующим образом:

  • pниж — давление на нижнем уровне.
  • pвер — давление на верхнем уровне.
  • ρ — плотность жидкости.
  • g — ускорение свободного падения 9,8 м/с².
  • h — разность высот между уровнями.

По этой формуле определяется гидростатическое давление в системе отопления. Из нее следует очевидный вывод, что давление в системе будет тем больше, чем больше ее высота.

Но теплоноситель (в частном случае вода) циркулирует по ГСО  и этот момент учитывает равенство Бернулли, которое выглядит так:

p =  (ρv²/2) + ρgh

Уравнение Бернулли показывает, что полное давление зависит не только от высоты, но и от скорости движения жидкости в системе.

Однако, вклад гидродинамического давления в полное значительно меньше, чем гидростатического (менее 5%) поэтому им пренебрегают для простоты расчетов.

Как известно, циркуляция в ГСО происходит из-за разности давлений, создаваемых горячей и холодной водой.

Эта разность называется естественным циркуляционным давлением и вычисляется по следующей короткой и простой формуле:

Δp = pхол — pгор =  gh(ρхол — ρгор).

Расшифровывается это так:

  • ρхол — плотность холодной воды.
  • ρгор — плотность горячей воды.
  • Δp — естественное циркуляционное давление.

Плотности воды при определенных значениях температуры являются справочными величинами, которые просто узнать из справочников.

Эта формула подходит для расчета естественного циркуляционного давления в одноэтажном доме, где имеется один центр охлаждения. в двухэтажном доме таких центров будет уже 2 и формула примет следующий вид:

Δp = g〈h1(ρ1 — ρг) + h2(ρ2 — ρг)〉,

где:

  • h1, ρ1 — уровень центра охлаждения плотность воды на первом этаже.
  • h2, ρ2 — уровень центра охлаждения плотность воды на втором этаже.

После расчета естественного циркуляционного давления необходимо рассчитать расход воды.

Делается это следующим образом:

G = Q/(C•Δt)

Расшифровка здесь такая:

  • G — расход теплоносителя кг/сек.
  • Q — количество теплоты, генерируемое котлом.
  • С — удельная теплоемкость.
  • Δt — разность температур между горячим и остывшим теплоносителем.

Для наглядности предлагаю посмотреть короткое видео с примером расчета ГСО:

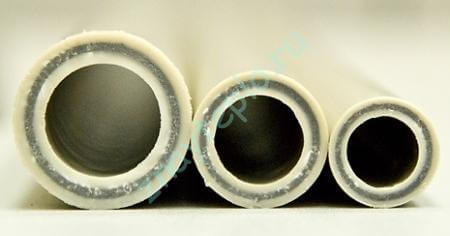

Гравитационная система отопления: диаметры труб

При выборе труб нам необходимо, чтобы они обеспечивали необходимый расход воды, а естественного циркуляционного давления должно хватать для компенсации потерь на трение о стенки и преодоление местных сопротивлений (тройники, отводы, вентиля и так далее).

Падение давления, вызванное трением определяется по равенству Дарси Вейсбаха:

Здесь:

  • ΔP — падение давления на участке трубопровода.
  • λ — коэффициент потерь на трение по длине участка. Табличная величина.
  • L — длина участка.
  • D — диаметр трубы на участке.
  • V — скорость жидкости в трубе.
  • ρ — плотность жидкости.

Общие потери давления в системе будут определяться как сумма потерь на всех участках труб и местных сопротивлениях (потери в местных сопротивлениях находятся по формуле

ΔPарматура = ξ*(v²ρ/2), где ξ — табличные коэффициенты).

Об этом я писал в своей статье, посвященной гидравлическим расчетам.

Для того, чтобы появилась циркуляция, естественное давление циркуляции должно превысить общие потери давления в ГСО:

Δp ≥ ΔP + ΔPарматура

Для того, чтобы сэкономить время, строители давно разработали специальные таблицы, которым можно быстро выбрать необходимый диаметр трубы.

Скажу сразу, что в ГСО металлическая труба начинается от 50-го диаметра, а пластиковые трубы могут использоваться начиная от диаметра 63 мм.

Их самым главным недостатком будет их цена. Кроме того, есть определенные сложности с их монтажом.

Тут нужно будет привлекать опытного человека, который сможет соблюсти все уклоны и прочие нюансы системы.

Гравитационная система отопления: плюсы и минусы

Эта статья, конечно же, не претендует на полноту освещения вопроса и призвана дать читателю только начальные знания о гравитационных системах отопления. Поэтому прошу не судить строго.

Главным преимуществом такого отопления является его независимость от работы насосов и долговечность системы.

Ее наиболее удобно применять в глухих уголках нашей страны, где могут возникать долгие перебои с электроэнергией.

Главный недостаток ГСО — высока начальная стоимость материалов и сложности монтажа. Но долгий срок ее службы вполне все окупает.

На этом пока все, жду ваших вопросов в комментариях! Не забываем делиться статьей через социальные сети.
