Как выбрать циркуляционный насос для отопления?


Для чего нужен циркуляционный насос?

Циркуляционный насос нужен для поддержки циркуляции теплоносителя в системах отопления. Системы, которые могут работать только с его помощью , называются системами с принудительной циркуляцией. Его применение позволяет уменьшить диаметр труб отопления и улучшить прогрев отдельных приборов отопления — радиаторов, конвекторов итд.

Как выбрать циркуляционный насос для отопления?

Циркуляционный насос с мокрым ротором

Как выбрать циркуляционный насос для отопления?

Циркуляционный насос с сухим ротором

Какие бывают циркуляционные насосы?

Циркуляционные насосы бывают двух видов:

  • С сухим ротором — теплоноситель не контактирует с ротором насоса. Обладают хорошим КПД, при высоком уровне шума. Их в основном применяют в больших системах отопления, где возможно выделение отдельного помещения под котельную.
  • С мокрым ротором — теплоноситель контактирует с ротором. Чаще всего применяются в частных домах, так как обладают малыми габаритами и малым уровнем шума. У них более низкий КПД, чем у насосов с сухим ротором, но это не критично при их уровнях мощности.

Параметры циркуляционных насосов.

  • Расход (подача) — измеряется в кубометрах в час или в литрах в минуту. Этот параметр показывает какое количество теплоносителя насос перемещает через себя в единицу времени.
  • Напор — параметр, который показывает какое давление способен создать насос. Измеряется в метрах водного столба.
  • Монтажная длина — монтажный размер насоса. Измеряется в миллиметрах и показывает расстояние между гайками насоса. Для бытовых насосов он чаще всего равен 180 мм.
  • Диаметр соединения — диаметр резьбы гаек, которыми насос подключается к системе отопления. В частных домах применяются гайки диаметром 1 дюйм или 1,25 дюйма.
  • Регулировка скорости вращения ротора. Насосы могут быть с ручной и автоматической регулировкой скорости вращения ротора. «Ручные» насосы имеют 3 иногда 4 скорости, а у автоматически регулируемых насосов может быть гораздо больше режимов работы. Например, у модели Grundfos Alpha 2 таких режимов 11.
  • Рабочая температура теплоносителя до 110° C.

Расчет циркуляционного насоса для системы отопления.

Когда встает вопрос подбора циркуляционного насоса для системы отопления, необходимо рассчитать две важных величины — расход и напор. Давайте поочередно посмотрим как все это считается.

Расчет расхода циркуляционного насоса.

Возникает законный вопрос: «А зачем его считать?». Ответ достаточно простой — передача тепловой энергии от котла к приборам отопления осуществляется при помощи теплоносителя (чаще всего это вода), который обладает определенной теплоемкостью. Соответственно, чтобы приборы получили определенное количество теплоты, нужно чтобы через них прошло определенное количество теплоносителя. Выражается это следующей формулой:

G = N/(1.16Δt)

Здесь:

  • G — расход теплоносителя в л/час.
  • N — мощность котла в Вт.
  • Δt — разность температур между «подачей» и «обраткой».

В результате мы получили необходимый для вашей системы отопления расход теплоносителя. Теперь нужно определить необходимый напор циркуляционного насоса.

Расчет напора циркуляционного насоса.

Напор циркуляционного насоса должен превышать гидравлические потери в системе отопления, иначе теплоноситель не будет циркулировать по всей системе, а по пути наименьшего сопротивления. Подробно методика расчета гидравлического сопротивления описана мной в отдельной статье. Здесь я приведу только основную формулу, полученную там:

ΔP =ΔPтрение +ΔPарматура=((λ/d)(v²ρ/2)) + (ξ(v²ρ/2)) = ((λ/α)l(v²ρ/2)) + (ξ*(v²ρ/2)) =  R•l + z;

Отсюда получаем следующие равенства для R и z:

R = (λ/α)*(v²ρ/2) Па/м;

z = ξ*(v²ρ/2) Па;

Коэффициенты λ, α, ρ — справочные величины, которые приведены в специальной литературе. Расшифровывать их здесь не буду, если интересно, то переходите по ссылке, которая указана выше.

Определение модели циркуляционного насоса по напору и расходу.

После того, как мы получили все вышеперечисленное, нам надо выбрать модель циркуляционного насоса. Для этого надо обратить внимание на напорно-расходную характеристику насоса. Она у разных моделей насосов разная и выглядит следующим образом:

По такой характеристике мы смотрим сможет ли данная модель насоса выдать нужный нам напор при нужном нам расходе теплоносителя. Если насосу это под силу, то его вполне можно устанавливать на вашу систему отопления.

Правила установки циркуляционного насоса.

Прибор чаще всего устанавливают на «обратке» перед котлом. В системе с естественной циркуляцией, насос ставится на «байпас» и при необходимости можно его отключить отсечь вентилями и произвести ремонт. Такая схема установки подойдет и для систем с принудительной циркуляцией, но там еще необходимо подключать источник бесперебойного питания на случай отключения света.



Установка насоса на байпас

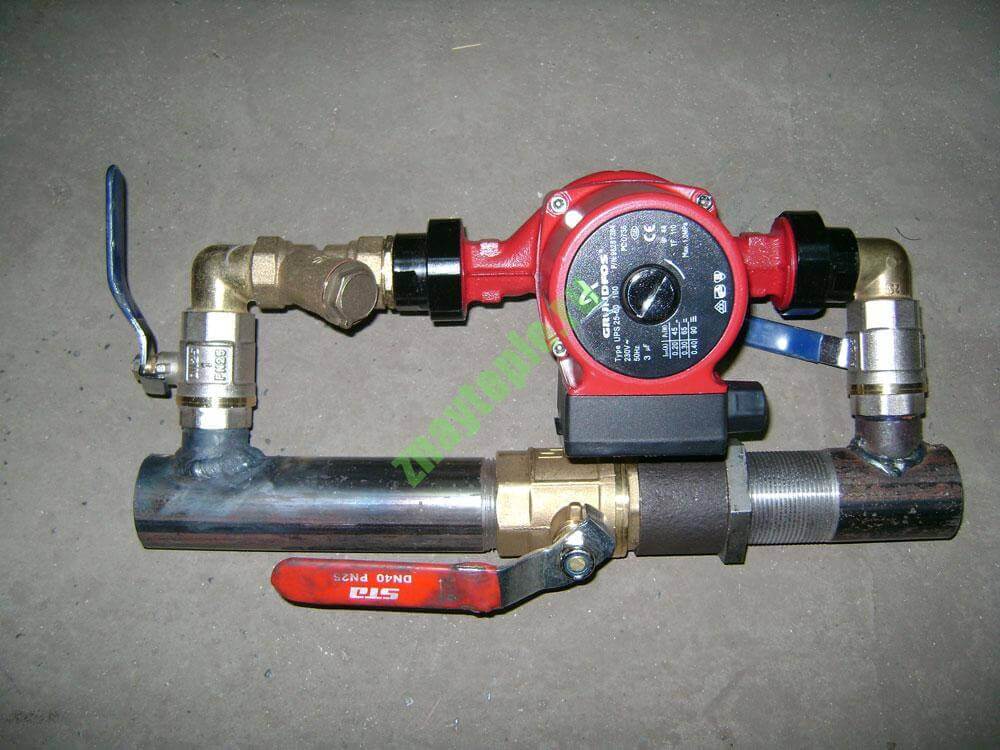

Установка циркуляционного насоса на байпас

Направление протока теплоносителя  через прибор указывается стрелкой  внизу на «улитке». Его важно не перепутать, иначе ваша система будет работать в обратном направлении. На современных насосах предусмотрена возможность поворота «улитки», поэтому их не бывает «левых» или «правых». Тем же способом можно переставить статор, если есть необходимость удобнее расположить коробку, в которую заведен шнур питания. Поясним все с помощью рисунка:

Как выбрать циркуляционный насос для отопления?

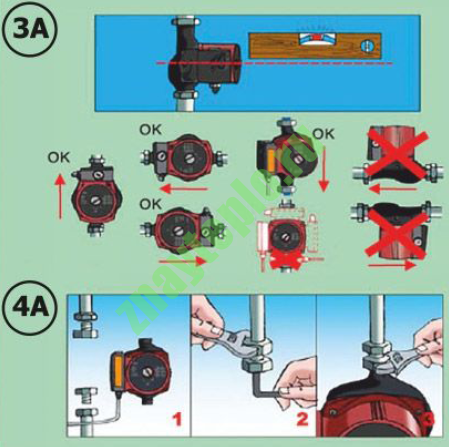

Схема установки циркуляционного насоса

Подробные рекомендации по установке написаны в паспорте, который идет в комплекте с прибором. С ним нужно обязательно ознакомиться перед тем как начинать работы!
