Устройство систем защиты от утечек газа и воды.


Приветствую вас, мой читатель! Этот пост я решил посвятить системам, которые защищают наши жилища от утечек газа и воды. Эти явления часто происходят в повседневной жизни и могут быть очень разрушительными по своим последствиям. Если от лопнувшей подводки смесителя вы получите только материальный ущерб, то в случае с газом дело часто доходит и до человеческих жертв. Многих людей это заставляет задуматься об установке специальных устройств, которые в случае необходимости перекрывают трубы и тем самым минимизируют или вовсе исключают какой-либо ущерб. Давайте скорее перейдем к конкретике и будем двигаться от простого к сложному.

Защита от протечек на стиральных и посудомоечных машинах.

В стиральных и посудомоечных машинах вода подается по тонкому шлангу из ПВХ, который может со временем потерять свою эластичность и порваться. Либо в самой машине может появиться течь из бака или другого места. Все это может привести к потопу у вас и у ваших соседей снизу. Для защиты от таких неприятностей компанией Bosch была разработана система Aquastop. Выглядит это чудо так:

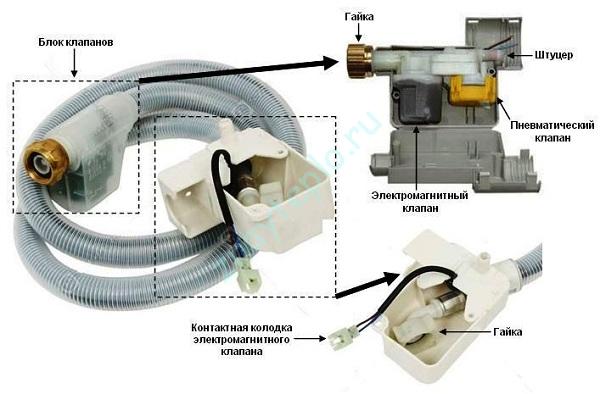

Aquastop от компании Bosch.

Aquastop от компании Bosch.

По сути, Aquastop — это усиленный заливной шланг (выдерживает давление до 70 бар — «порвать» его будет невозможно) и электромагнитный клапан, который при появлении протечки получает сигнал от датчика и перекрывает воду. Датчик устанавливается на специальный поддон, расположенный под стиральной или посудомоечной машиной. Для лучшего понимания, посмотрите на нижний рисунок:



Устройство систем защиты от утечек газа и воды.

Такой вариант системы Aquastop является самым надежным, но и самым дорогим. Существуют более дешевые модификации — механическая и абсорбентная. Они эффективны только при разрыве шланга. В случае же течи из бака стиральной машины они не сработают, поэтому использовать их смысла мало.

Давайте двигаться дальше. На очереди системы защиты от протечек для всей квартиры.

Системы защиты от протечек воды для квартир и частных домов.

Бывают случаи, когда по закону подлости старая гибкая подводка на смесителе лопается в тот момент, когда вас нет дома и вы устраиваете потоп. О его последствиях здесь говорить не буду, а лучше расскажу о технических решениях, которые позволяют избежать печальных последствий. Не буду рекламировать конкретных производителей таких систем, а вместо этого объясню общие для них принципы. С брендом вы сами сможете определиться.

аквасторож

Управляющий блок, датчики и шаровые краны с сервоприводом.

На верхнем рисунке изображено то, что обязательно входит в состав таких устройств:

  1. Управляющий блок — может обладать различным функционалом, то есть возможно не только перекрытие кранов, но и оповещение вас через интернет или мобильную связь. Продвинутые модели можно интегрировать в «Умный дом«, где за ними можно будет следить и управлять удаленно через интернет.
  2. Датчики — располагаются в тех местах, где во время предполагаемой аварии вода появится раньше и вероятнее всего. С блоком они, чаще всего, соединяются при помощи двухжильного провода.
  3. Кран с сервоприводом — лучше всего размещать сразу счетчиками. В этом случае вероятность появления протечки до крана будет минимальной.

Принцип работы здесь будет следующим — в случае возникновения аварии вода попадает на установленные на полу датчики, от которых сигнал поступает на блок управления. После этого блок посылает управляющий сигнал на сервоприводы, и краны перекрываются. На ликвидацию аварии уходит несколько секунд, а из последствий останется небольшая лужица на полу.

Расположение датчиков на полу стоит заранее продумать, чтобы вам можно было оптимальным образом проложить провода. Они там достаточно тонкие, и их можно легко уложить в швы между кафельными плитками, а сверху замазать затиркой. Датчики нужно будет установить именно в тех местах, куда вода попадет в первую очередь. Иначе авария будет ликвидирована с опозданием.

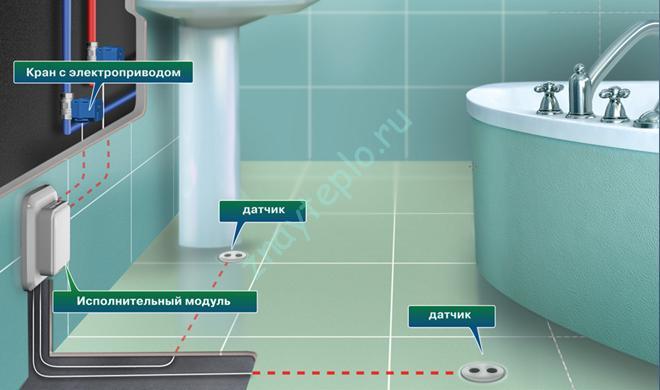

датчики протечки

Примерное расположение датчиков на полу в ванной комнате

Блоки управления могут иметь автономное питание от батареек или аккумуляторов, либо имеют подключение к бытовой сети 220 В. Наличие автономного питания, на мой взгляд, является плюсом там, где часто отключают электричество. В этом случае блок сработает даже в случае одновременного с протечкой отключения света.

Защита от утечки газа.

Если потоп обходится без человеческих жертв, то утечка газа чревата взрывом. Нередко из-за взрыва газа разрушаются целые подъезды и гибнут люди. Встает вопрос: » С помощью чего мы можем защитить себя и своих близких от взрыва газа?» В этом разделе статьи я постараюсь дать на него короткий, но информативный ответ.

Защита от утечки газа.

Последствия от взрыва бытового газа

Устройства сигнализации об утечках газа состоят из следующих компонентов:

  • Датчики, реагирующие на повышение концентрации газа в воздухе.
  • Контроллер — управляющее устройство, на которое приходит сигнал от датчиков. После появления сигнала контроллер перекрывает газовый клапан и отправляет сообщение владельцу жилища.
  • Газовый клапан — это шаровой кран с сервоприводом. Управляющий сигнал на привод приходит от контроллера и происходит перекрытие газовой трубы.

Чаще всего, датчик совмещен со схемой управления в одном корпусе. Тогда выглядит такое устройство следующим образом:

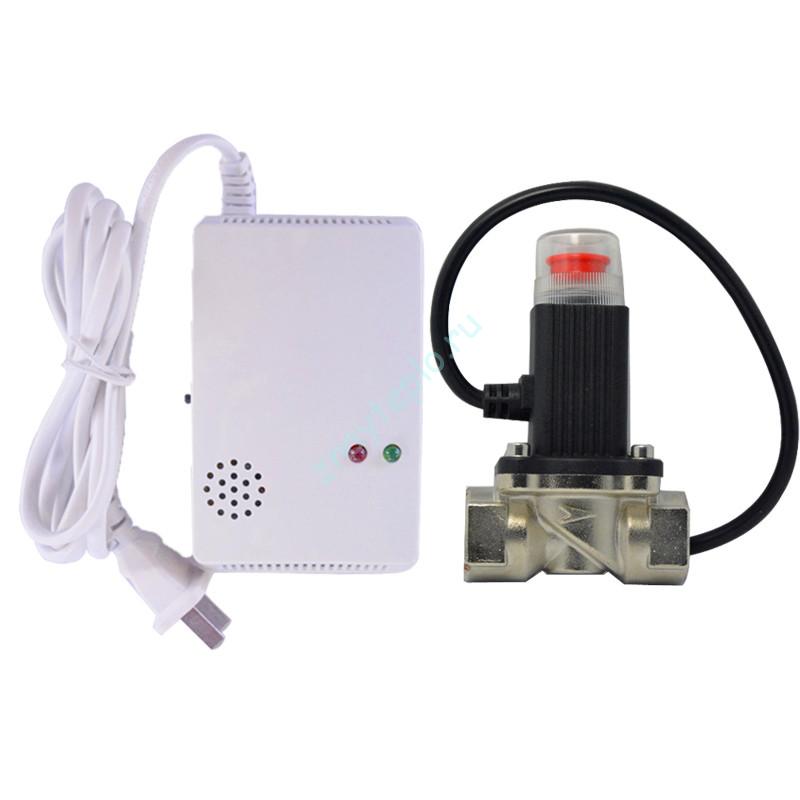

защита от утечки газа

Контроллер и привод

Место установки датчика выбирается в зависимости от того, какой тип газа вами используется для приготовления пищи и отопления. Если вы используете баллоны со сжиженным пропаном, то из-за своей большей чем у воздуха массы он будет скапливаться внизу возле пола. Поэтому и датчик должен быть расположен именно там.С природным газом ситуация обратная — он легче воздуха и поднимается под потолок. Соответственно датчик должен быть установлен под потолком. Кран с приводом устанавливается на трубу и подключается к контроллеру. Кроме того, он может включать систему принудительной вентиляции помещения, если таковая у вас имеется. Питание блока управления может быть автономным (батарейки или аккумуляторы) или от бытовой сети (как на рисунке выше).

Итоги.

Здесь я кратко рассказал про существующие на данный момент устройства, помогающие защититься от больших бытовых неприятностей. Стоимость таких систем очень низкая по сравнению с тем ущербом, который может быть причинен. Поэтому настоятельно вам рекомендую их к использованию у себя дома. На этом пока все, пишите свои вопросы в комментариях и делитесь статьей через социальные сети.
