Правила монтажа полипропиленовых трубопроводов.

Доброго времени суток, мой читатель или читательница! В этой статье я кратко перечислю правила монтажа полипропиленовых трубопроводов. Основная операция, при монтаже полипропиленовых трубопроводов — пайка. С нее и начнем!

Правила пайки полипропиленовых труб.

Правила монтажа полипропиленовых трубопроводов.

Полипропиленовые трубы и фитинги соединяются друг с другом при помощи пайки. Метод несложный, но тем не менее некоторые правила нужно соблюдать. Перечислим эти правила ниже:

  • Первое, что нужно сделать это подготовить к работе сварочный аппарат — смонтировать на греющей поверхности необходимые насадки, установить сварочный аппарат на штатив (аппарат должен стоять на ровной поверхности), включить в сеть и выставить на термостате необходимую температуру (на дешевых китайских аппаратах выставлять ничего не нужно — они нагреваются до 260° С автоматически ).
  • После того как «сварочник» разогрелся до рабочей температуры, можно приступать к пайке. Перед пайкой необходимо ровно отрезать трубу, убрать с ее краев заусенцы и отметить маркером расстояние, на которое труба будет вставляться в раструб. Производители еще рекомендуют обезжиривать поверхность труб, но вполне достаточно, чтобы труба просто чистой. Для армированных металлической фольгой труб необходимо воспользоваться специальной зачисткой (для труб с наружной армировкой) или торцевателем (для труб с внутренней армировкой). Если труба армирована стекловолокном, то нужно просто ровно отрезать.
  • Далее фитинг и труба вставляются в насадку на сварочном аппарате (важно вставлять трубу и фитинг ровно, иначе пайка будет некачественной) и вы начинаете отсчитывать время, необходимое на разогрев. Для разных диаметров труб время будет разным (его мы приведем ниже в таблице).
Диаметр, мм. Расстояние, на которое нужно вставлять трубу в раструб, мм. Время нагрева, сек. Время охлаждения пайки, мин
20 17 6  2
25 19 7 2
32 22 8 4
40 24 12 4
50 27 18 4
63 30 24 6
75 32 30 6
90  35 40 8
  • После завершения работ, необходимо выключить сварочный аппарат из сети и дождаться пока он остынет. После этого можно скручивать насадки и складывать его в ящик. Не стоит остужать сварочный аппарат при помощи воды. Это приведет к поломке оборудования.

Для большей наглядности всего, что сказано выше посмотрите вот это видео:

Для монтажа полипропиленовых труб у стен и в труднодоступных местах вам понадобится напарник. Бывают сложные случаи, когда приходится использовать двух напарников и два паяльника одновременно. Поэтому заранее ищите себе компаньона для проведения монтажных работ.

Как посчитать количество креплений для полипропилена?

Правила монтажа полипропиленовых трубопроводов.

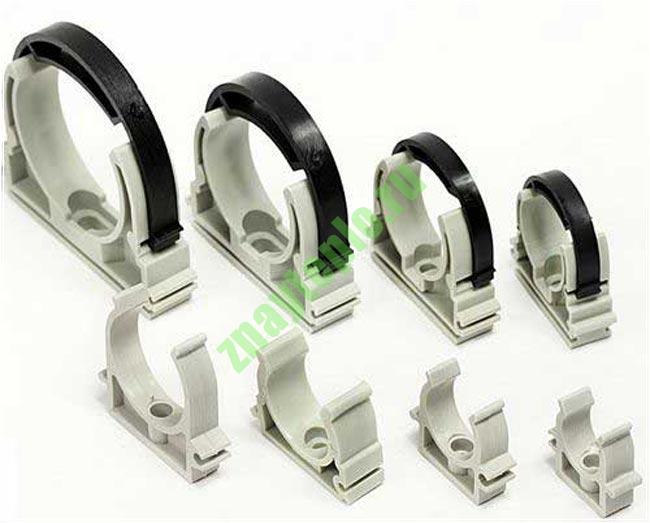

Опора для полипропиленовых труб.

Полипропиленовые трубы имеют нормативы по количеству креплений на единицу длины. Это количество зависит от диаметра трубы и температурного режима. Для наглядности приведем эти данные в виде таблицы:

Диаметр трубы, мм Расстояние между крепежом, мм.
20°С 30°С 40°С 50°С 60°С 70°С 80°С
20 600 600 600 600 550 500 500
25 750 750 700 700 650 600 550
32 900 900 900 800 750 700 650
40 1000 1000 900 900 850 800 750
50 1200 1200 1100 1100 1000 950 900
63 1400 1400 1300 1300 1150 1150 1000
75 1500 1500 1400 1400 1250 1150 1100
90 1800 1600 1500 1500 1400 1250 1200

Теперь нужно просто разделить общий метраж трубы на расстояние, которое указано в таблице и вы получите количество креплений. Расположение креплений нужно продумывать отдельно. Обычно, это делается в процессе создания проекта. На опорах экономить не стоит, они нужны для защиты трубопроводов от деформаций, возникающих под действием температуры.

Инструмент для монтажа полипропиленовых труб.

Для монтажа полипропиленовых труб необходим следующий инструмент:

  • Сварочный аппарат.
  • Насадки — колодочные или парные, в зависимости от того, какой у вас сварочный аппарат.
  • Резак для пластиковых труб.
  • Маркер для нанесения отметок на трубу.
  • Строительный уровень.
  • Гаечный ключ для закручивания резьбовых соединений.
  • Ременной ключ для комбинированных муфт — очень удобная вещь для закручивания комбинированных муфт без шестигранника.
  • Нить, ФУМ или анаэробный герметик для уплотнения резьбовых соединений
Правила монтажа полипропиленовых трубопроводов.

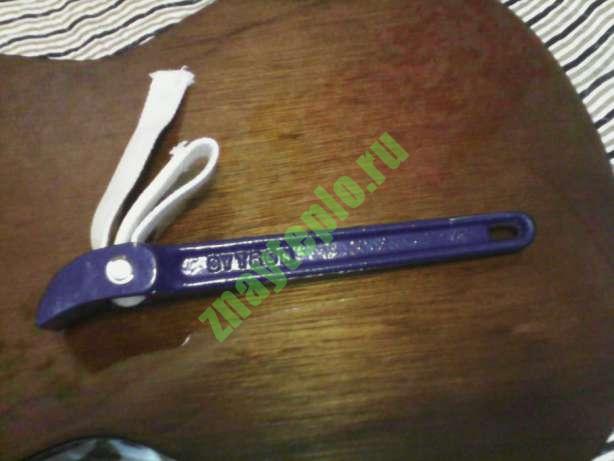

Ключ для комбинированных муфт.

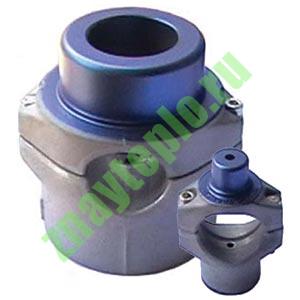

Колодочные насадки для пайки полипропилена.
Колодочные насадки для пайки полипропилена.

Не слишком длинный список получился, но здесь самое необходимое и лучше ничего не забывать. По своему опыту знаю, что крайне неудобно работать без ременного ключа и маркера.

 Итоги статьи.

Монтаж полипропилена процесс достаточно простой и не требующий долгого обучения. Первые разы вы может испортить несколько фитингов и метров трубы, но это малая цена за знания и опыт и ее нужно заплатить. Тем более, что цена материала более чем демократичная, по сравнению с медью или металлопластиком. На этом все, пишите вопросы в комментариях и жмите кнопки социальных сетей!
