Правила монтажа канализационных насосов.

Канализационный насос – дорогое и сложное устройство. Для его оптимальной работы необходим правильный монтаж. В этой статье я расскажу основные правила монтажа канализационных насосных установок. Начнем рассматривать правила установки по порядку.

Установка канализационного насоса на унитаз.

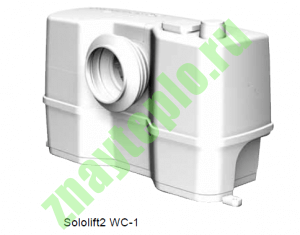

Sololift2 WC-1
канализационная установка Sololift2 WC-1

Здесь рассмотрены более менее общие правила установки таких насосов. Поэтому нужно ознакомиться с инструкцией, которая прилагается к изделию. Итак, начнем:

  • Если в напорной канализации предусмотрен вертикальный участок, то он ОБЯЗАТЕЛЬНО должен располагаться в начале. Высота вертикального участка варьируется в зависимости от удаления от общего стояка канализации и диаметра напорной канализации.
  • Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона у разных производителей может отличаться, поэтому ее нужно уточнить в руководстве по эксплуатации.
  • Необходимо правильно подобрать диаметр напорной канализация, исходя из количества подключенных “источников”, то есть если к вашему насосу кроме унитаза подключена еще душевая кабина и умывальник, то необходимо делать напорную канализацию из трубы бОльшего диаметра. Таблицы подбора диаметра труб имеются в инструкции к насосу. Кроме того, обратите внимание на максимальный расход вашей насосной установки, она должна успевать откачивать все стоки. Иначе произойдет поломка
  • Для поворотов напорного трубопровода лучше использовать отводы под 45º. Это позволит уменьшить вероятность появления засора в напорной части.
  • Канализационный насос желательно подключать непосредственно к унитазу. Если возникает необходимость установить унитаз через патрубок, то необходимо уточнить в инструкции его максимальную длину. Например, для насосов фирмы Grundfos это расстояние не должно превышать 150 мм.
  • Производители запрещают устанавливать канализационные насосы в приямки возле унитаза. Чем это объясняется мне внятно так и не объяснили. Но для сохранения гарантии, рекомендую соблюдать этот момент.
  • Насосная установка нужно жестко закрепить на поверхности пола.

Рекомендую посмотреть вот это видео:

Установка канализационного насоса для душевой кабины и раковины.

Теперь рассмотрим правила монтажа для  душевой кабины и умывальника (раковины):

  • Канализационный насос для душевых кабин устанавливается в любом удобном месте в ванной комнате (возможна установка даже под душевую кабину). Но надо помнить, что стоки от душевой кабины и умывальника поступают в насос самотеком, поэтому безнапорную канализацию нужно прокладывать с уклонами в сторону насоса.
  • Если вы устанавливаете насос в подвальном помещении или в любом другом месте ниже канализационного стояка, то в начале необходимо сделать вертикальный участок напорной канализации. А потом делать горизонтальные участки с уклоном в сторону канализационного стояка.
  • Правильно подбирайте диаметр напорной части канализации. Таблицы подбора есть в инструкции к прибору.
  • Не превышайте рекомендованное производителем количество подключаемых точек водоснабжения. А если устанавливаете дополнительную точку разбора через тройник, то имейте ввиду, что канализационный насос имеет максимальный расход и он не должен быть превышен.

Установка кухонного насоса для стиральной и посудомоечной машины.

Насос для откачки серых стоков от посудомоечной и стиральной машины отличается от предыдущего возможностью работать при высоких температурах стоков (некоторые модели кратковременно выдерживают температуру 90º С). Все остальные правила подключения будут идентичными для указанных в предыдущем подразделе. Предлагаю вашему вниманию еще одно видео:

Установка канализационной насосной станции.

Здесь перечислены наиболее общие правила монтажа канализационных насосных станций:

    • Канализационная насосная станция должна устанавливаться в отапливаемом подсобном помещении. Кроме этого, помещение не должно быть подтапливаемым.
    • Станция крепится жестко к полу при помощи крепежа. Это нужно для погашения вибрации от двигателя станции.
    • Выбор диаметров труб осуществляется по руководству пользователя. Чем больше источников стоков тем больший диаметр труб нужно использовать.
    • Напорный трубопровод желательно делать из ПВХ или ПП труб под склейку или пайку.
    • Если необходимо сделать вертикальный участок напорной канализации, то его делают сразу возле насосной станции. Последующие горизонтальные участки выполняются с уклоном не менее 1° в сторону стояка. Соотношения между высотой вертикального и длиной горизонтального участка напорной канализации приведены в инструкции и меняются в зависимости от диаметра труб.

Резюме.


Перед установкой канализационного насоса внимательно прочитайте руководство по эксплуатации, а именно ту часть, которая посвящена монтажу. Потом выберете диаметр трубы для прокладки напорной части канализации по специальным таблицам в руководстве пользователя. Только после этого можете приступать к закупке материалов и монтажу насоса. На этом все, пишите ваши вопросы в комментариях и пользуйтесь кнопками социальных сетей.
